ЦПГ ZUNA TB 60 2T для Suzuki RUN, Ø43, палець 10 мм, h-51

Циліндро-поршнева група ZUNA TB 60 для Suzuki RUN

Комплект призначений для ремонту двотактного двигуна сімейства TB 60, який застосовується на скутерах Suzuki RUN. Основні параметри виконання — діаметр циліндра та поршня 43 мм, поршневий палець 10 мм і каталожний розмір h-51. Ці значення потрібно враховувати разом: збігу лише за діаметром недостатньо, адже посадка циліндра, розташування каналів, конфігурація кріплення та висота деталі мають відповідати двигуну.

ЦПГ об’єднує деталі, які утворюють камеру згоряння та забезпечують рух поршня в циліндрі. Поршневі кільця ущільнюють проміжок між поршнем і стінкою циліндра, а палець з’єднує поршень із шатуном. У двотактному моторі розташування вікон циліндра пов’язане з наповненням та очищенням циліндра, тому під час підбору слід орієнтуватися саме на виконання TB 60 для Suzuki RUN, а не на зовні подібну деталь іншого двигуна.

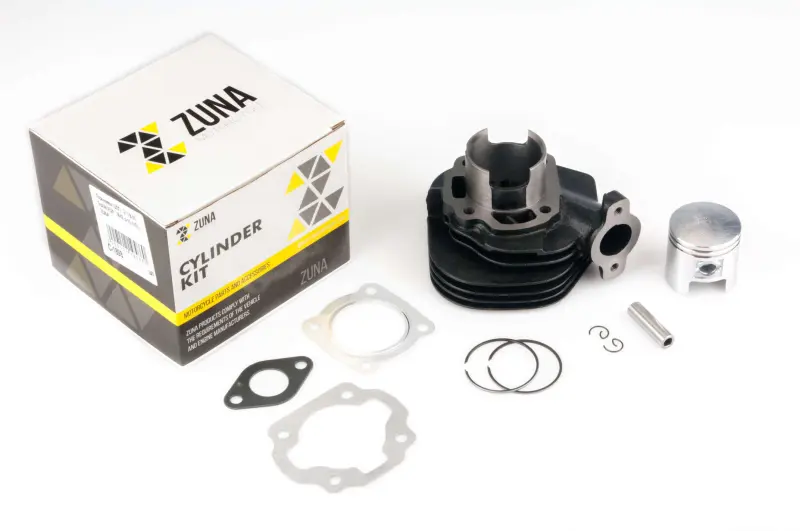

Склад комплекту

ЦПГ розрахована на комплексне відновлення циліндрової частини двигуна. До комплекту входять:

• циліндр із зовнішніми ребрами охолодження та випускним фланцем;
• поршень діаметром 43 мм;
• комплект поршневих кілець;
• поршневий палець діаметром 10 мм;
• стопорні кільця пальця;
• прокладки для складання циліндрової частини.

Комплектне виконання дає змогу встановити узгоджені між собою циліндр, поршень і кільця без окремого підбору цих деталей. Ребриста зовнішня поверхня циліндра збільшує площу відведення тепла повітряним потоком, а випускний фланець призначений для приєднання відповідного патрубка вихлопної системи.

Як перевірити сумісність

До розбирання двигуна уточніть його тип і порівняйте нову ЦПГ зі знятими деталями. Для цієї моделі мають одночасно збігатися позначення TB 60, двотактне виконання, застосування Suzuki RUN, діаметр 43 мм, палець 10 мм і параметр h-51. Додатково порівнюють форму основи циліндра, відстань і розташування кріпильних шпильок, контури прокладок, випускний фланець та розміщення циліндрових вікон.

Не варто обирати цей комплект замість версії TB 50 лише через подібність назв. Для TB 50 у продажу трапляються циліндри діаметром 41 мм, тоді як ця ЦПГ належить до варіанта TB 60 із діаметром 43 мм. Вона також не є універсальною деталлю для всіх двотактних Suzuki: модель двигуна та геометрія приєднання залишаються обов’язковими критеріями.

Коли потрібна заміна ЦПГ

Підставою для ремонту можуть бути задири на дзеркалі циліндра або спідниці поршня, пошкодження канавок і кілець, сліди перегрівання, знижена компресія, ускладнений запуск, відчутна втрата тяги чи сторонній механічний шум. Перед установленням нової групи потрібно визначити причину пошкодження старої: перевірити подавання мастила й пального, стан колінчастого вала та шатунного підшипника, герметичність впуску, відсутність сторонніх частинок і справність охолодження. Така перевірка допомагає не допустити повторення несправності після складання.

Рекомендації щодо встановлення

Монтаж виконують на очищені та неушкоджені привалювальні поверхні. Поршневі кільця встановлюють з урахуванням фіксувальних штифтів у канавках, палець змащують придатною для двотактного двигуна оливою, а стопорні кільця повністю заводять у посадкові канавки. Після встановлення циліндра перевіряють вільний рух поршня та відсутність заїдань. Прокладки розташовують відповідно до їхнього призначення, не перекриваючи вікна й канали.

Кріплення затягують рівномірно, дотримуючись послідовності та моменту, передбачених настановою для конкретного двигуна. Після складання перевіряють герметичність з’єднань і налаштування систем живлення та змащення. ЦПГ ZUNA Ø43 підходить для ремонту Suzuki RUN із двигуном TB 60 2T за умови повного збігу наведених розмірів і приєднувальної геометрії.
