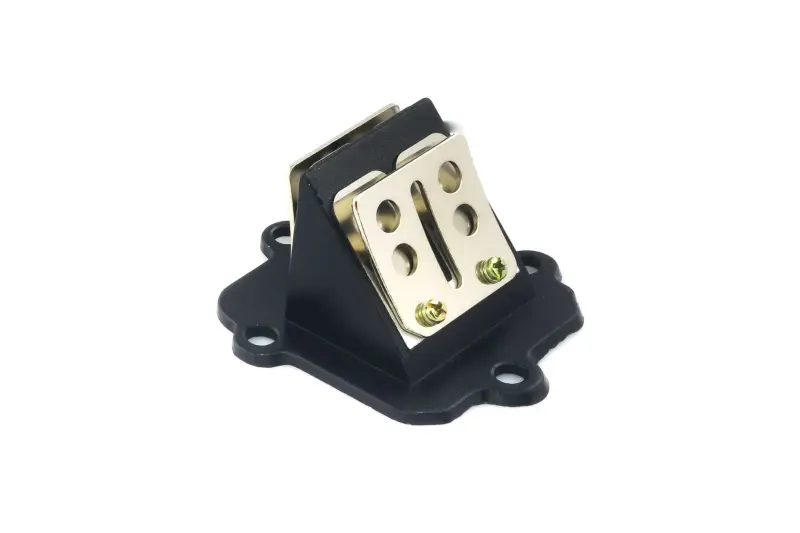

Клапан призначений для впускної системи двотактного 50-кубового скутера Yamaha JOG модифікації 5BM. Він установлюється між впускним патрубком і картером двигуна та керує напрямком руху паливоповітряної суміші. Деталь підходить для планового ремонту впуску, відновлення двигуна після виявлення пошкоджених пелюсток або заміни корпусу клапана з порушеною геометрією.

Призначення та принцип дії

У двотактному двигуні тиск у картері постійно змінюється. Під час розрідження гнучкі пелюстки відходять від посадкових поверхонь і відкривають прохід суміші з карбюратора. Коли напрямок тиску змінюється, пелюстки закриваються й обмежують зворотний потік у впускний тракт. Для правильної роботи вони мають зберігати пружність, прилягати до сідла без помітного підняття та вільно рухатися в межах, заданих обмежувальними пластинами.

Конструкція являє собою клапан у зборі: корпус-клітка, пелюстки, обмежувальні пластини та їхнє кріплення. Основа має чотири монтажні отвори. Таке компонування дає змогу замінити весь клапанний блок без складання з окремих частин. Обмежувачі задають допустимий хід пелюсток, а посадкова частина корпусу розміщує клапан у каналі впуску.

Коли потрібна заміна

Стан клапана перевіряють у разі ускладненого запуску, нестабільної роботи двигуна, провалів під час відкривання газу або зворотного викиду суміші в бік карбюратора. Такі прояви можуть мати й інші причини, тому перед заміною потрібно оглянути весь впуск: патрубок, ущільнення, з’єднання карбюратора та сам клапанний блок. Підставою для заміни є тріщини, втомна деформація пелюсток, відколи, пошкодження корпусу або нещільне прилягання пелюстки до сідла.

Справні пелюстки розташовуються врівень або майже врівень із посадковою поверхнею. Їх не можна примусово вигинати, підрізати чи переставляти без передбаченої виробником процедури. Навіть невелика стороння частинка між пелюсткою та сідлом заважає закриванню, тому під час обслуговування важливі чистота каналу й обережне поводження з тонкими рухомими деталями.

Як перевірити сумісність

Позначення JOG охоплює різні покоління та виконання, тому самої назви сімейства недостатньо. Цей варіант обирають саме для модифікації Yamaha JOG 5BM. Перед замовленням порівняйте демонтований клапан і місце його встановлення за такими ознаками:

• позначення модифікації скутера — 5BM;
• форма та зовнішній контур основи;
• кількість, розташування й відстані між чотирма кріпильними отворами;
• напрямок корпусу-клітки та положення прохідних вікон;
• конфігурація пелюсток і обмежувальних пластин;
• сполучення з впускним патрубком і посадковою площиною картера.

Не варто добирати цю деталь лише за об’ємом двигуна або зовнішньою подібністю: в інших версій Yamaha JOG геометрія впуску та кріплення може відрізнятися. Якщо старого клапана немає, сумісність визначають за точною модифікацією техніки та схемою її впускної системи. Застосування для JOG 2JA, 3KJ, 4JP та інших позначень без окремого підтвердження не передбачається.

Монтаж і перевірка після ремонту

Перед установленням посадкові площини очищають від залишків старого ущільнення та забруднень, не допускаючи потрапляння частинок у впуск. Ущільнення перевіряють окремо та за потреби замінюють; його наявність у наборі з клапаном не передбачається. Корпус установлюють у правильному напрямку, без перекосу. Кріплення затягують поступово й рівномірно, щоб не деформувати основу. Конкретне зусилля затягування слід брати із сервісних даних саме для модифікації, яку обслуговують.

До остаточного складання перевіряють, чи пелюстки не затиснуті, не торкаються сторонніх деталей і повертаються на сідло. Одночасно оглядають впускний патрубок на тріщини та порушення прилягання. Після запуску оцінюють стабільність холостого ходу й реакцію двигуна на плавне відкривання газу. Точний добір клапана та герметичне складання впуску допомагають відновити штатне проходження суміші й унеможливити її небажане повернення до карбюратора.
