Клапан призначений для впуску двотактного двигуна скутера: він пропускає паливно-повітряну суміш у картер і перешкоджає її зворотному руху до карбюратора. Деталь розрахована на Yamaha JOG у модифікації 3KJ та сумісна з двотактним Stels 50. Вона використовується для відновлення штатної роботи впуску після зношення, пошкодження або нещільного прилягання пелюсток.

Як клапан працює у впуску

Гнучкі пелюстки реагують на перепад тиску, що виникає під час руху поршня. На такті впуску потік підіймає їх і проходить усередину картера. Коли тиск змінює напрямок, пелюстки повертаються до сідла та перекривають зворотний потік. Таке автоматичне відкривання й закривання допомагає утримувати суміш у впускному тракті та підтримує правильне наповнення двигуна без окремого приводу чи регулювального механізму.

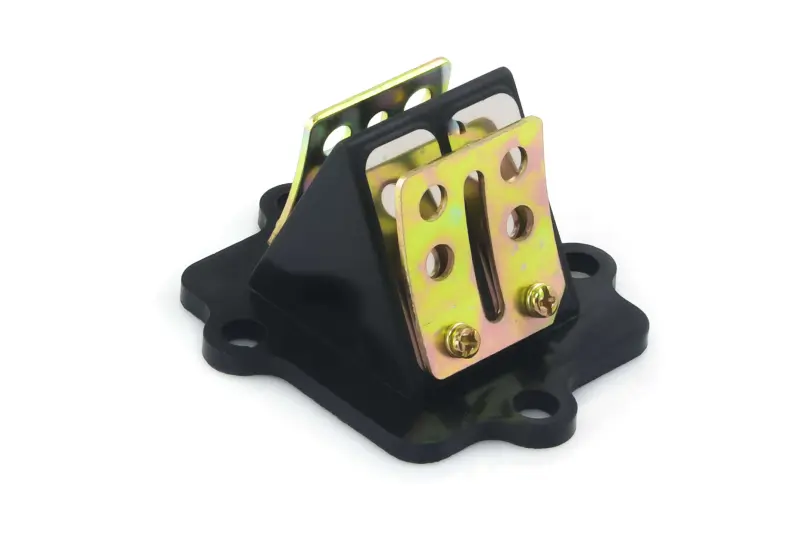

Конструкцію зібрано на формованому корпусі з монтажним фланцем і чотирма отворами по краях. V-подібна клітка несе пелюстки з обох боків, а обмежувальні пластини задають допустимий напрямок їхнього руху. Пелюстки закріплені гвинтами. Таке компонування відповідає призначенню деталі як готового клапанного блока, що встановлюється в зоні з’єднання впускного колектора з двигуном.

Коли клапан потребує уваги

Приводом для перевірки стають провали під час відкривання газу, нерівномірний відгук двигуна або зворотний викид суміші у впуск. Ці ознаки можуть мати кілька причин, тому стан клапана оцінюють разом із герметичністю патрубків, налаштуванням карбюратора та загальним станом впуску. Сам клапан оглядають на тріщини, відколи, втомну деформацію та інші пошкодження. Пелюстки мають прилягати до посадкової поверхні; помітно піднятий край або нещільне закривання порушують односторонню дію.

Що перевірити перед вибором

Позначення JOG і 3KJ мають збігатися з модифікацією скутера або встановленого двигуна. Для Stels 50 потрібно додатково зіставити саме двотактне виконання. У межах одного модельного сімейства могли застосовуватися різні впускні деталі, тому перед монтажем корисно зняти старий блок і порівняти основні посадкові ознаки.

• Монтажний контур: форма основи та розташування чотирьох кріпильних отворів мають відповідати посадковому місцю.
• Габарити клапанної клітки: блок повинен вільно розміщуватися у передбаченій порожнині без контакту з внутрішніми поверхнями.
• Конфігурація впуску: звіряють взаємне положення колектора, клапана та входу в картер.
• Виконання старої деталі: порівнюють форму корпусу, напрямок монтажу, розташування пелюсток і обмежувачів.
• Ущільнення: заздалегідь перевіряють стан прокладки та сполучених площин; наявність прокладки в комплекті не передбачається.

Монтаж і контроль після ремонту

Монтаж виконують на чисті рівні поверхні, не допускаючи потрапляння забруднень у впуск. Клапан орієнтують так само, як демонтовану деталь, а кріплення затягують поступово й рівномірно: перекіс корпусу здатний погіршити прилягання. Зношену або пошкоджену прокладку використовують лише як зразок для добору нової, але не встановлюють повторно. Після складання перевіряють щільність з’єднань впускного патрубка та відсутність підсмоктування повітря.

Цей пелюстковий клапан підходить для ремонту штатного впуску Yamaha JOG 3KJ і двотактного Stels 50, коли потрібно замінити клапанний блок повністю. Точну відповідність посадки визначають до початку складання — за моделлю двигуна та геометрією демонтованої деталі. Такий підхід дає змогу встановити відповідний вузол без перероблення колектора й одразу перевірити результат за запуском, холостим ходом і відгуком мотора на відкривання газу.
