Пелюстковий клапан ZUNA для Suzuki Lets 50

Пелюстковий клапан ZUNA для Suzuki Lets 50

Клапан призначений для впускної системи двотактного скутера Suzuki Lets із двигуном об’ємом 50 см³. Деталь встановлюється між впускним трактом і картером двигуна та керує рухом паливно-повітряної суміші. Вона підходить для ремонту штатного впуску, коли пелюстки втратили щільність прилягання, мають тріщини або перестали вчасно перекривати канал.

Під час такту впуску розрідження підіймає гнучкі пелюстки, відкриваючи суміші шлях до картера. Після зміни тиску вони притискаються до корпуса та перешкоджають зворотному руху потоку в бік карбюратора. Від стану клапана залежать наповнення двигуна сумішшю, стабільність його роботи та реакція на відкривання газу. Пелюстки мають вільно відкриватися, повертатися без заїдання й щільно прилягати до посадкової поверхні в закритому положенні.

Конструкція та підбір

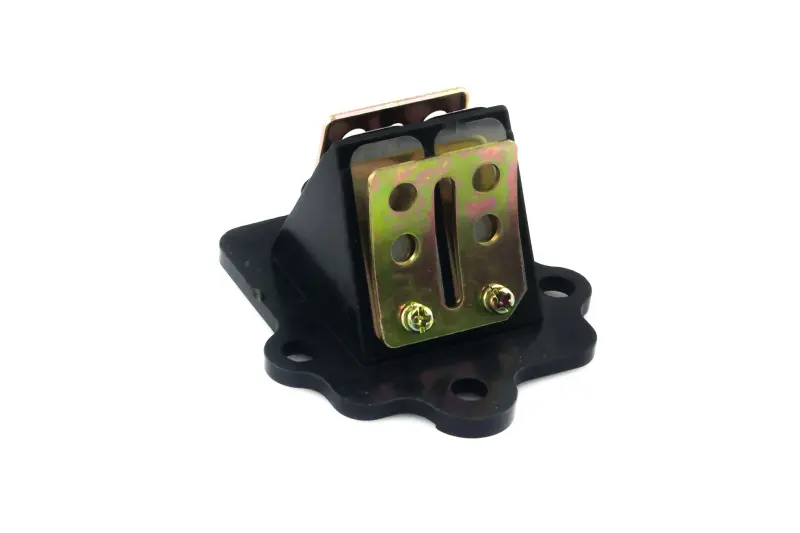

Клапан виготовлений як окремий впускний блок. Конструкція містить корпус-клітку з каналами, пелюсткові пластини, обмежувачі їхнього ходу та кріпильні пластини з гвинтами. Основа має фігурний контур і кілька монтажних отворів. Така конфігурація потребує точного збігу з посадковим місцем конкретної версії двигуна: самої належності скутера до марки Suzuki недостатньо для безпомилкового вибору.

Перед замовленням зіставте нову деталь зі знятим клапаном за такими ознаками:

• модель та об’єм двигуна — позиція призначена для Suzuki Lets 50 см³;
• контур і розміри основи, розташування всіх монтажних отворів;
• форма корпуса-клітки та напрямок впускного каналу;
• розміщення пелюсток, кріпильних пластин і обмежувачів ходу;
• стикування з впускним патрубком, картером і застосованими ущільненнями.

У сімействі Suzuki Lets є різні покоління та виконання, тому геометрію деталі потрібно перевіряти за старим клапаном і посадковим місцем двигуна. Заявлену для цієї позиції сумісність із Suzuki Lets 50 не слід автоматично поширювати на інші моделі Suzuki або зовні подібні впускні системи.

Коли клапан потребує перевірки

Підставою для діагностики можуть бути ускладнений запуск, нестабільна робота на малих обертах, провал під час відкривання газу, зниження тяги або зворотний викид суміші у впуск. Такі ознаки виникають і через інші несправності системи живлення, тому перед заміною перевіряють не лише клапан, а й герметичність впуску, стан ущільнень та налаштування карбюратора.

Знятий клапан оглядають при доброму освітленні. На пелюстках не повинно бути тріщин, сколів і помітної деформації. У закритому положенні вони мають прилягати до корпуса без піднятих країв; канали повинні залишатися чистими, а обмежувачі — зберігати правильне положення. Пошкоджені пелюстки, нещільне прилягання або деформований корпус порушують односторонню роботу впуску та є підставою для заміни блока.

Встановлення

Перед монтажем очистьте сполучні поверхні від залишків старого ущільнення та забруднень, не допускаючи їх потрапляння всередину картера. Перевірте стан прокладок і впускного патрубка. Клапан установлюють у правильному положенні, без перекосу; кріплення затягують рівномірно із зусиллям, передбаченим посібником з обслуговування відповідної модифікації двигуна.

• не згинайте пелюстки вручну та не використовуйте їх як опору під час монтажу;
• переконайтеся, що краї прокладки не перекривають впускні вікна;
• після складання перевірте щільність з’єднань впускного тракту;
• перед запуском упевніться, що у впуску не залишилося сторонніх частинок.

ZUNA для Suzuki Lets 50 підійде для планового відновлення штатного впуску за умови підтвердженого збігу геометрії. Точне зіставлення основи, отворів і корпуса допомагає встановити відповідну деталь без перероблення посадкового місця.
