Пелюстковий клапан ZUNA для Honda DIO AF34/AF35

Пелюстковий клапан ZUNA для Honda DIO AF34/AF35

Клапан призначений для впуску двотактних скутерів Honda DIO з позначеннями AF34 та AF35. Він пропускає паливно-повітряну суміш у картер у потрібній фазі та перекриває канал, коли напрямок тиску змінюється. Така робота пелюстки обмежує зворотний викид суміші у впускний тракт і безпосередньо впливає на правильне наповнення двигуна.

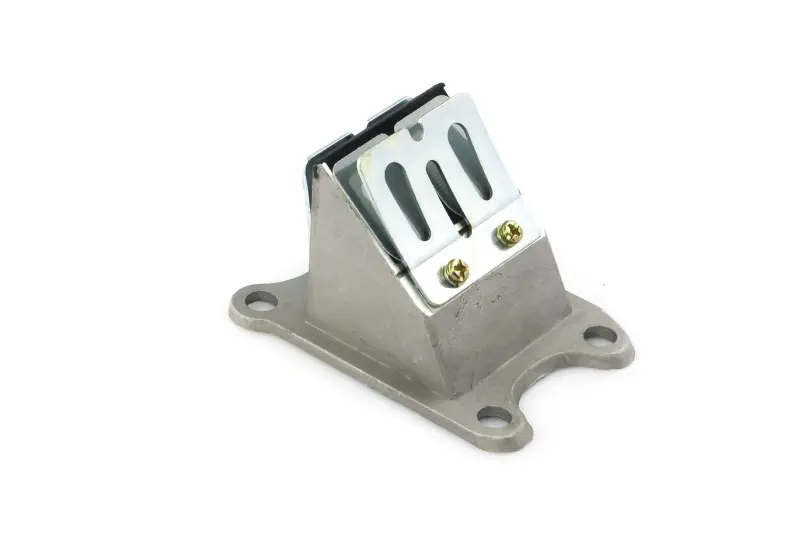

Деталь виконана як клапан у зборі: основа з трьома монтажними отворами, нахилений корпус, пелюсткова пластина та обмежувач її ходу. Обмежувальну пластину закріплено двома гвинтами. Формат готового вузла доречний під час ремонту, коли пошкоджена не лише пелюстка, а й основа, обмежувач або посадкова частина старого клапана. Деталь установлюється на ділянці впуску до картера двигуна.

Коли потрібно перевірити клапан

Пелюстка має прилягати до посадкової площини без помітного підняття, тріщин і пошкоджених країв. Порушення прилягання дає частині суміші змогу повертатися назад та погіршує наповнення двигуна. Огляд клапана доречний за наявності провалів під час набору тяги, нестабільної реакції на ручку газу та зворотного викиду суміші з боку впуску. Подібні прояви можуть мати й інші причини, тому перед заміною також перевіряють карбюратор, герметичність з’єднань і стан суміжних деталей.

Підбір для Honda DIO

Клапан заявлений для двотактних Honda DIO AF34/AF35 з двигуном об’ємом 50 см³, зокрема для поширених виконань Live Dio, Dio SR, Dio ZX, Dio Cesta та Dio ST. Позначення моделі потрібно перевіряти на конкретному скутері: назва DIO застосовувалася для різних поколінь, тому лише загальної назви моделі недостатньо. Підбирати цю деталь виключно за зовнішньою подібністю не варто.

• Модель: звірте позначення рами AF34 або AF35 та конкретне виконання скутера.
• Кріплення: перевірте розташування трьох монтажних отворів, контур основи й орієнтацію корпусу відносно знятої деталі.
• Посадка: порівняйте форму суміжних поверхонь, висоту клапанного корпусу та вільний простір у впуску.
• Конструкція: зіставте напрямок пелюстки, форму обмежувача й розташування частин старого вузла.
• Стан з’єднань: до монтажу перевірте посадкові площини та ущільнення, що використовуються; перекіс або негерметичність стику порушують роботу впуску.

Рекомендації щодо встановлення

Перед розбиранням впуску очищають зовнішню зону, щоб забруднення не потрапили у відкритий канал. Знятий клапан доцільно зберігати до завершення підбору: за ним перевіряють геометрію основи, точки кріплення та положення корпусу. Посадкові поверхні очищають від залишків старого ущільнення, не пошкоджуючи площини. Клапан установлюють у правильній орієнтації, а кріплення затягують рівномірно, не допускаючи перекосу основи.

Після складання контролюють щільність з’єднання та нормальну роботу двигуна за різного положення ручки газу. Якщо пелюстка не прилягає, має відколи, тріщини або деформацію, продовжувати використання такого клапана не слід. ZUNA для Honda DIO AF34/AF35 підійде для планового відновлення штатного впуску за умови збігу моделі та геометрії деталі, що була встановлена раніше.
