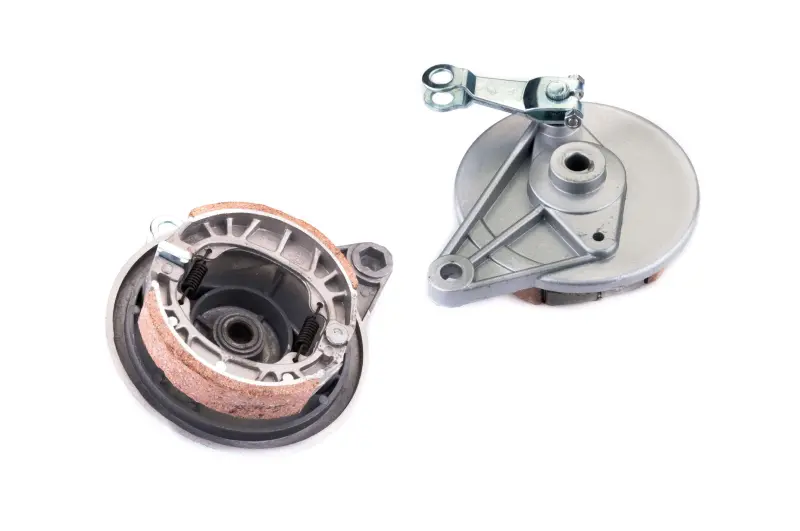

Кришка заднього гальмівного барабана Delta з колодками MANLE

Кришка заднього гальмівного барабана Delta з колодками MANLE

Готова деталь заднього барабанного гальма для мопедів Delta. Кришка є основою гальмівного механізму: утримує колодки та поворотні пружини, встановлюється в колісний барабан і сприймає зусилля від механічного привода. Таке виконання доречне для ремонту, коли потрібно замінити не лише опорну частину, а й установлені на ній колодки.

Призначення та принцип дії

Після натискання на педаль заднього гальма привод повертає зовнішній важіль кришки. Пов’язаний із ним розтискний механізм розводить колодки, а їхні фрикційні накладки притискаються до внутрішньої поверхні барабана, що обертається. Унаслідок тертя заднє колесо сповільнюється. Коли педаль відпускають, поворотні пружини зводять колодки та відводять накладки від барабана.

Конструкція поєднує круглу основу, пару дугоподібних колодок із фрикційними накладками, поворотні пружини та зовнішній приводний важіль. У кришці також передбачені центральний отвір під колісну вісь і упор, який фіксує її відносно маятника. Оскільки всі ці частини мають правильно розташовуватися всередині маточини, під час підбору має значення не лише належність до сімейства Delta, а й геометрія конкретного заднього колеса.

Що перевірити перед купівлею

• Місце встановлення: ця модифікація призначена для заднього, а не переднього гальмівного барабана.
• Тип техніки: заявлене застосування — мопеди Delta; назва моделі сама по собі не виключає відмінностей між версіями та роками випуску.
• Посадку: порівняйте діаметр центрального отвору, загальну форму та зовнішній діаметр кришки зі знятою деталлю.
• Фіксацію: зіставте положення, форму й розміри упора, який утримує кришку від провертання.
• Привод: перевірте розташування й орієнтацію гальмівного важеля, а також спосіб його з’єднання зі штатною тягою.
• Колодки: порівняйте їхній діаметр, ширину та робочий профіль із барабаном свого колеса; числові розміри для цієї позиції не заявлені.

Зіставлення зі знятою кришкою особливо корисне, якщо мопед раніше ремонтували, оснащували іншим колесом або складали з деталей кількох модифікацій. Збігу назви Delta без перевірки посадкових точок недостатньо: кришка має входити в барабан без перекосу, упор — займати штатне положення, а приводний важіль — з’єднуватися з наявною тягою без зміни її траєкторії.

Коли потрібна заміна

Причиною ремонту можуть бути зношення фрикційних накладок, пошкодження основи, люфт або заїдання приводного механізму, деформація важеля, несправність пружин чи неможливість нормально відрегулювати заднє гальмо. Перед установленням слід оглянути й сам барабан. Глибокі борозни, помітне вироблення або пошкодження його внутрішньої поверхні можуть перешкоджати правильному контакту нових колодок.

Установлення та первинна перевірка

Монтаж виконують після зняття заднього колеса та старої кришки. Посадкові поверхні очищають, потім деталь розміщують у барабані, суміщають упор із кріпленням на маятнику та з’єднують зовнішній важіль зі штатним приводом. Фрикційні накладки не можна забруднювати мастилом. Мастильні матеріали застосовують лише у передбачених точках механізму, не допускаючи їх потрапляння на поверхні тертя.

Після складання регулюють вільний хід привода та перевіряють, чи колесо вільно обертається за відпущеної педалі, а колодки впевнено спрацьовують після її натискання. Важіль має повертатися без заїдання, кришка — залишатися нерухомою відносно маятника. Першу контрольну перевірку проводять на малій швидкості. Якщо досвіду обслуговування барабанних гальм немає, встановлення варто доручити кваліфікованому механіку.
