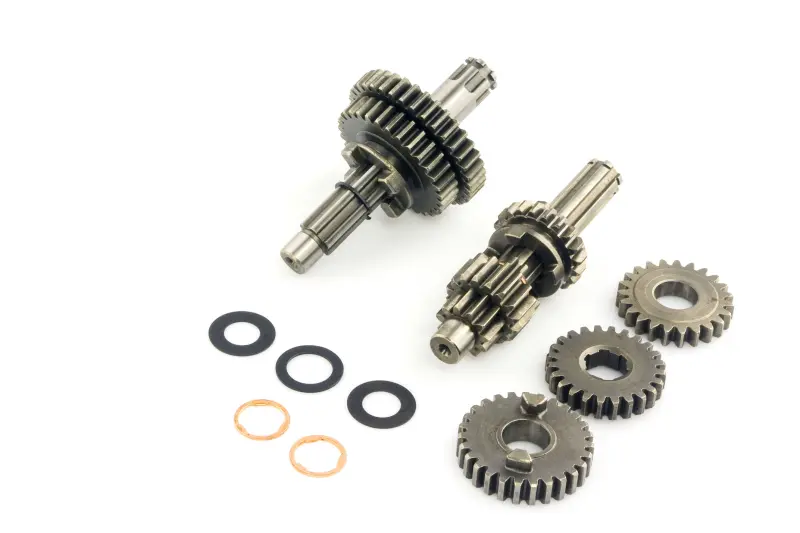

Коробка передач Delta у зборі під сепаратор MANLE

Коробка передач Delta у зборі під сепаратор MANLE

Комплект призначений для ремонту трансмісії мопеда Delta, коли потрібно замінити основну групу валів і шестерень. Виконання у зборі дає змогу встановити узгоджений набір деталей замість відновлення кожного зношеного зубчастого колеса окремо. Конструкція належить до варіанта під сепаратор — цю ознаку необхідно враховувати під час вибору, адже посадкове виконання валів має відповідати картеру й опорам конкретного двигуна.

Коробка передач приймає обертання від двигуна, змінює передавальне відношення під час вибору ступеня та передає зусилля далі на привод мопеда. Основу конструкції утворюють два вали зі встановленими шестернями. Під час перемикання механізм пересуває відповідні зубчасті колеса вздовж валів і фіксує вибраний ступінь. Тому стан зубців, шліців, посадкових шийок і спряження з вилками безпосередньо впливає на чіткість перемикання та стабільне передавання зусилля.

Коли розглядають заміну коробки передач

Заміна може знадобитися через зношення або пошкодження зубців, помітне вироблення посадкових поверхонь валів, пошкодження шліців чи надмірний люфт в опорах. Підставою для розбирання також стають сторонній механічний шум, утруднене вмикання ступенів або самовільне вимикання передачі. Такі ознаки не завжди пов’язані лише з валами й шестернями: одночасно перевіряють барабан перемикання, вилки, фіксатор, опори та спряжені деталі. Комплексне дефектування допомагає усунути причину несправності, а не тільки її зовнішній прояв.

Що звірити перед вибором

• Модель техніки: товар заявлений для мопеда Delta; сама назва моделі не замінює порівняння конструкції двигуна.
• Тип опори: потрібне виконання саме під сепаратор, а не різновид під звичайний кульковий підшипник.
• Геометрія валів: порівняйте довжину та форму кінців, діаметри посадкових ділянок, розташування проточок і шліців зі знятою коробкою.
• Набір шестерень: мають збігатися їх розташування на обох валах, ширина зубчастих вінців і спряження з механізмом перемикання.
• Суміжні деталі: перевірте стан сепараторів, посадкових місць у картері, вилок і барабана до початку складання.

Позначення Delta та «під сепаратор» є основними орієнтирами, проте у зовні подібних двигунів трапляються різні варіанти опор і валів. Для надійного підбору стару коробку порівнюють із новою за всією геометрією, а не лише за загальним виглядом. Кількість ступенів та індекс двигуна також потрібно визначити за ремонтною документацією конкретного мопеда: ці параметри не можна встановлювати тільки за назвою моделі.

Установлення та перевірка

Для заміни потрібно розібрати двигун і роз’єднати половини картера, оскільки вали коробки розташовані всередині нього. Перед монтажем посадкові місця очищають, а демонтовані деталі розкладають у порядку зняття. Особливу увагу приділяють орієнтації шестерень, шайб і кілець, положенню вилок у канавках рухомих шестерень та правильному встановленню барабана перемикання. Не варто переставляти деталі між валами без точної схеми складання.

До остаточного з’єднання картера обидва вали мають вільно обертатися, а механізм — послідовно вмикати передбачені ступені без заїдання. Після складання використовують придатний для двигуна мастильний матеріал і виконують початкову перевірку без різкого навантаження. Якщо виявлено пошкодження опор, вилок або барабана, їх усувають одночасно: встановлення нових валів у зношені спряження не розв’язує проблему повністю. Такий порядок допомагає відновити коректну роботу трансмісії та уникнути повторного розбирання двигуна.
