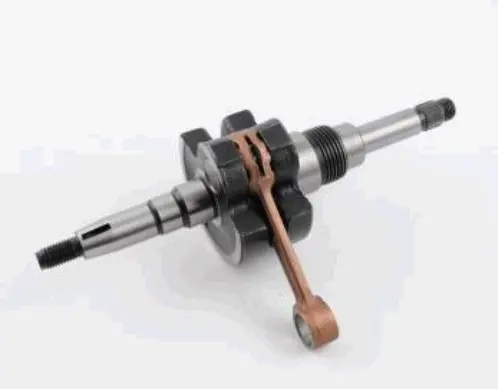

Колінвал MANLE для Suzuki LETS 50 см³ із сепаратором

Колінвал MANLE для скутера Suzuki LETS

Колінчастий вал призначений для ремонту двигуна скутера Suzuki LETS із робочим об'ємом 50 см³. Деталь приймає зусилля від поршня через шатун, перетворює зворотно-поступальний рух на обертання та передає крутний момент механізмам двигуна і трансмісії. Це одна з основних деталей кривошипно-шатунного механізму, тому стан вала безпосередньо пов'язаний із рівномірністю обертання, рівнем вібрацій та відсутністю стороннього стуку.

Конструкція являє собою колінвал у зборі із шатуном, розташованим між щоками. З обох боків передбачені хвостовики для встановлення суміжних деталей двигуна; на них є посадкові ділянки та різьбові закінчення. Разом із колінвалом постачається сепаратор. Така комплектація дає змогу включити потрібну суміжну деталь до плану ремонту без окремого підбору позиції того самого призначення.

Коли потрібна заміна

Колінвал перевіряють у разі появи вираженої вібрації, металевого стуку з картера, відчутного люфту шатуна, пошкодження посадкових поверхонь або різьби, а також після заклинювання двигуна. Причина нестабільної роботи не завжди обмежується самим валом: подібні ознаки можуть виникати через зношення підшипників, сальників, поршневої групи чи інших суміжних деталей. Тому рішення про заміну приймають після розбирання та дефектування двигуна.

Під час огляду демонтованого колінвала оцінюють стан шийок і посадок, цілісність різьбових ділянок, бічний та радіальний люфт шатуна, плавність його переміщення й наявність биття. Новий вал не можна використовувати для компенсації пошкоджених посадкових місць у картері. Якщо зношені підшипникові гнізда або порушена геометрія половин картера, ці несправності усувають до складання.

Як перевірити сумісність

Основне застосування цієї моделі — Suzuki LETS 50 см³. Самої назви сімейства скутера недостатньо для остаточного вибору, оскільки техніка різних років і модифікацій може відрізнятися виконанням двигуна. До встановлення зіставте стару й нову деталі за загальною геометрією, довжиною та формою хвостовиків, діаметрами під підшипники й сальники, розташуванням упорних поверхонь, виконанням різьби та посадками суміжних компонентів.

• Призначення: колінчастий вал двигуна скутера.
• Застосування: Suzuki LETS із двигуном 50 см³.
• Виробник деталі: MANLE.
• Конструкція: колінвал у зборі із шатуном і противагами.
• Комплектація: передбачений сепаратор.

Рекомендації зі встановлення

Заміна потребує розбирання двигуна та роз'єднання картера, тому монтаж слід виконувати відповідним інструментом із дотриманням параметрів сервісної документації конкретної модифікації Suzuki LETS. Удари по хвостовиках можуть пошкодити різьбу, порушити центрування або спричинити биття. Вал установлюють із контролем правильного положення в картері, вільного обертання та осьового положення після з'єднання половин корпусу.

Перед складанням очищають внутрішні поверхні картера та перевіряють деталі, які працюють разом із колінвалом: корінні підшипники, сальники, посадкові місця, поршневий палець і поршневу групу. Зношені сполучення здатні швидко погіршити роботу нової деталі. Після монтажу обертання має залишатися плавним, без заїдань і контакту щік із картером. Ретельний підбір та професійне встановлення допомагають відновити коректну роботу двигуна без повторного розбирання через невідповідність посадок або пропущене зношення суміжних компонентів.
