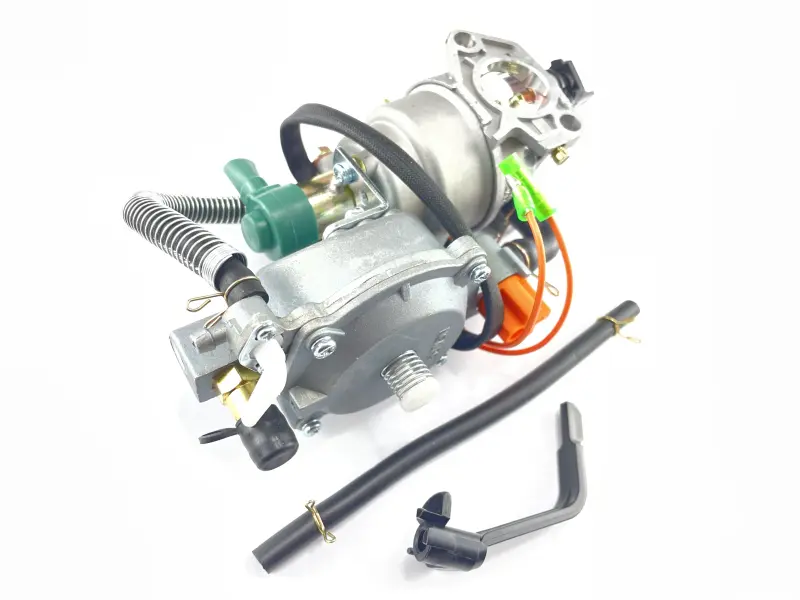

Карбюратор HORZA 177F/188F (9/13 к.с.) із газовим редуктором та електромагнітним клапаном

Карбюратор HORZA для двигунів 177F та 188F

Карбюратор призначений для мотоблоків і бензогенераторів із двигунами 177F та 188F потужністю 9 і 13 к.с. відповідно. Він утворює паливно-повітряну суміш, що надходить до впуску двигуна, та впливає на запуск, холостий хід, набирання обертів і роботу техніки під навантаженням. Ця версія доповнена газовим редуктором та електромагнітним клапаном, тому підходить для обладнання, у якому передбачена відповідна конфігурація подавання палива.

Моделі 177F і 188F належать до різних потужнісних виконань: позначення 177F зазвичай відповідає двигуну на 9 к.с., а 188F — двигуну на 13 к.с. Самого збігу потужності для вибору недостатньо. Перед замовленням потрібно перевірити індекс двигуна, призначення техніки та будову встановленого карбюратора. Особливе значення мають форма й розташування кріплень, конфігурація впускного з'єднання, положення тяг керування заслінками, напрямок штуцерів, виконання газового редуктора та роз'єму електромагнітного клапана.

Будова та призначення

Вузол поєднує карбюраторну частину, газовий редуктор і клапан з електричним керуванням. Карбюратор дозує паливо та змішує його з повітрям перед надходженням до впускного тракту. Редуктор входить до газової частини системи живлення, а електромагнітний клапан керує проходженням палива за наявності передбаченого технікою електричного підключення. На корпусі також розміщені механізми керування повітряною і дросельною заслінками, приєднання паливних ліній та електричні дроти клапана.

Таке компонування застосовується під час ремонту мотоблока або генератора, вже обладнаного карбюратором аналогічного типу. Деталь може знадобитися при ускладненому запуску, нестійкому холостому ході, провалах під час відкривання дроселя, мимовільній зміні обертів або порушенні подавання палива. Схожі ознаки виникають не лише через карбюратор: перед заміною варто перевірити чистоту палива, стан фільтра, свічки, шлангів, з'єднань і відсутність підсмоктування повітря у впуску.

Що порівняти перед придбанням

• Модель двигуна: сумісними позначеннями для цієї позиції є 177F та 188F.
• Потужнісне виконання: орієнтирами є 9 к.с. для 177F і 13 к.с. для 188F, однак остаточний добір виконують за двигуном та конструкцією деталі.
• Місце застосування: карбюратор розрахований на мотоблоки й бензогенератори з відповідною системою живлення.
• Кріплення: потрібно зіставити розташування отворів, форму фланця та положення карбюратора відносно впускного патрубка.
• Органи керування: напрямок і хід важелів мають відповідати тягам дросельної та повітряної заслінок на конкретній техніці.
• Підключення: перевірте розташування паливних і газових з'єднань, а також тип роз'єму електромагнітного клапана.

Установлення та перевірка після заміни

Монтаж виконують із перекритим подаванням палива. Старий карбюратор знімають, від'єднавши тяги, шланги й електричний роз'єм та запам'ятавши їхнє початкове розташування. Посадкові поверхні очищають від забруднень і залишків ущільнень, після чого встановлюють справні прокладки, що відповідають двигуну. Кріплення затягують рівномірно, не допускаючи перекосу корпусу та заклинювання заслінок.

Після складання перевіряють надійність усіх з'єднань, вільне переміщення важелів і відсутність витоків. Перший запуск та регулювання проводять за інструкцією мотоблока або генератора: налаштування холостого ходу й положення заслінок мають відповідати конкретному двигуну. Правильно підібраний і встановлений карбюратор забезпечує коректне сумішоутворення, впевнений перехід між режимами та стабільну роботу двигуна в межах передбаченого навантаження.
