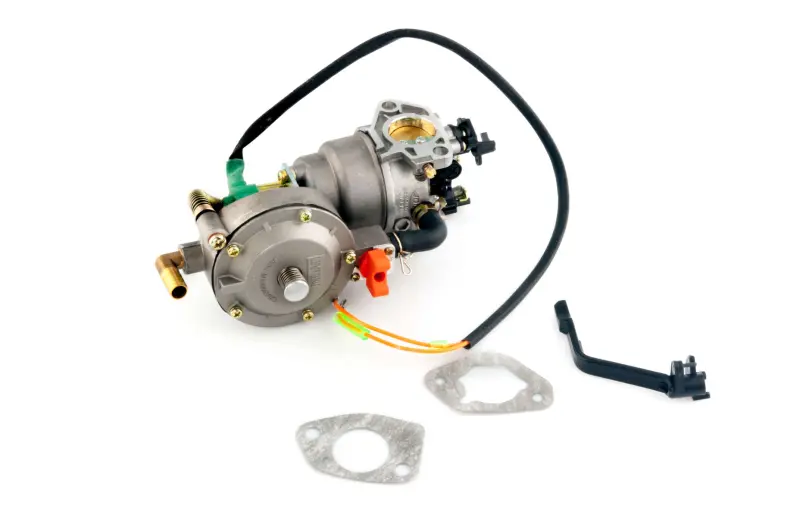

Карбюратор газ/бензин ZUNA для 177F/188F, 9/13 к.с., з редуктором та електроклапаном

Карбюратор газ/бензин ZUNA для двигунів 177F і 188F

Комбінований карбюратор призначений для чотиритактних бензинових двигунів 177F і 188F потужністю 9 та 13 к.с., які встановлюють на мотоблоки й електрогенератори. Вузол готує паливно-повітряну суміш, потрібну для запуску, холостого ходу та роботи двигуна під навантаженням. Конструкція з газовим редуктором і електромагнітним клапаном розрахована на використання бензину та газу, тому підходить для техніки з відповідною двопаливною системою.

В одному вузлі поєднано карбюраторну частину, газовий редуктор і електроклапан. Така схема дає змогу перемикати двигун між газовим і бензиновим режимами без заміни самого карбюратора. Редуктор бере участь у підготовці та подачі газу, а електрична частина взаємодіє із системою керування генератора або двигуна. Для правильної роботи необхідно зберегти передбачену виробником схему підключення пального, газу, тяги заслінки та проводки.

Призначення та особливості конструкції

• застосування на двигунах типорозмірів 177F і 188F;
• відповідність поширеним класам потужності 9 та 13 к.с.;
• використання на мотоблоках і бензогенераторах із придатним компонуванням паливної системи;
• суміщена робота з бензином і газом;
• наявність газового редуктора та електромагнітного клапана;
• важільне керування заслінкою й окремі точки підключення паливних ліній та проводки.

Карбюратор замінюють, коли очищення й обслуговування встановленої деталі вже не усувають ускладнений запуск, нестабільні оберти, провали під час збільшення навантаження або порушення холостого ходу. Такі ознаки можуть виникати через забруднені канали та жиклери, підсмоктування повітря, зношення заслінки чи порушення герметичності з’єднань. Перед заміною варто виключити несправності свічки, фільтра, паливних магістралей і налаштувань двигуна: однакові симптоми не завжди пов’язані лише з карбюратором.

Як перевірити сумісність

Позначення 177F або 188F і потужність двигуна є основними орієнтирами, але їх недостатньо для встановлення без додаткової звірки. У двигунів однієї серії можуть відрізнятися виконання генератора, привід заслінки, розташування штуцерів і тип електричного роз’єму. Порівняйте старий карбюратор із новою деталлю за формою та розташуванням кріпильного фланця, міжосьовою відстанню отворів, діаметром прохідного каналу, напрямком важелів, точками кріплення тяг, розташуванням бензинового й газового входів, довжиною та конфігурацією трубок, а також роз’ємом електроклапана.

Якщо карбюратор підбирають для електрогенератора, окремо перевірте наявність на техніці штатної газової системи та відповідного електричного підключення. Для мотоблока потрібно врахувати компонування повітряного фільтра, вільний хід тяг регулятора обертів і доступний простір біля двигуна. Збіг лише потужності або зовнішнього позначення техніки не замінює перевірку посадкових розмірів і з’єднань.

Встановлення та підготовка до роботи

Монтаж виконують на чисті сполучні поверхні без перекосу фланця. Стан ущільнень безпосередньо впливає на герметичність впускного тракту: пошкоджені або надмірно стиснуті прокладки можуть спричинити підсмоктування повітря та нестабільну роботу мотора. Тяги заслінки мають рухатися вільно й повертатися у передбачене положення, а трубки не повинні перегинатися або торкатися гарячих і рухомих деталей.

Після встановлення перевіряють герметичність з’єднань, правильність електричного підключення та роботу двигуна окремо в кожному передбаченому паливному режимі. Налаштування холостого ходу, положення заслінки й регулятора обертів виконують відповідно до вимог конкретного двигуна. Ретельна звірка перед монтажем допомагає вибрати придатну модифікацію та уникнути перероблення кріплень, тяг або магістралей.
