Демпфер заднього колеса HORZA для Delta

Демпфер заднього колеса HORZA для Delta

Деталь призначена для заднього колеса мопедів сімейства Delta та встановлюється з боку веденої зірки. Вона бере участь у передаванні крутного моменту від ланцюгового приводу до колеса, а демпфувальна схема з’єднання допомагає пом’якшувати різкі навантаження під час рушання, перемикання передач і зміни положення ручки газу. Така конструкція зменшує жорсткість ударів між зіркою та колесом і сприяє плавнішій роботі привода.

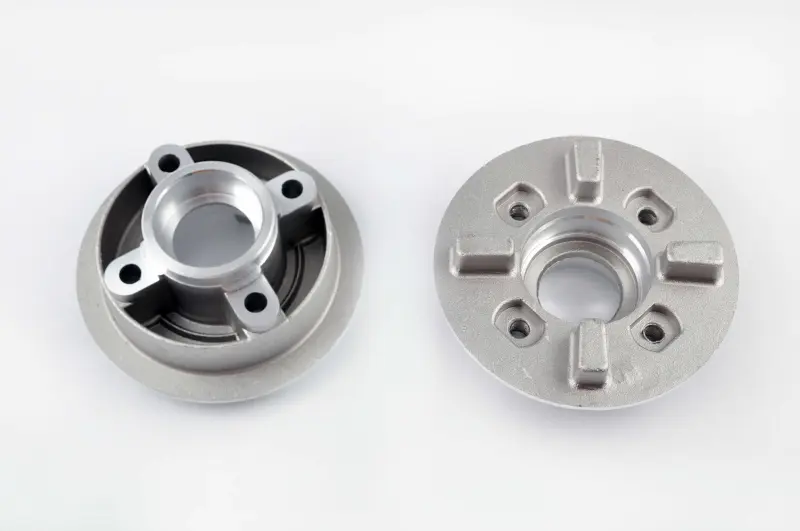

Корпус має форму круглої маточинної деталі з центральним посадковим отвором. Конструкція включає чотири отвори для кріплення зірки та чотири виступи, які взаємодіють із відповідною частиною демпфувальної системи колеса. Таке виконання визначає спосіб установлення, тому самої назви Delta недостатньо: перед вибором потрібно зіставити геометрію деталі з демпфером, установленим на мопеді.

Що перевірити під час підбору

На мопедах Delta трапляються різні виконання коліс, маточин і кріплення веденої зірки. Сумісність перевіряють за фактичною конструкцією заднього колеса, особливо якщо техніка вже ремонтувалася або отримала колесо від іншої модифікації. Стару деталь бажано зняти та порівняти з новою за головними посадковими ознаками.

• Кількість точок кріплення: у корпусі передбачено чотири отвори для встановлення веденої зірки.
• Розташування отворів: мають збігатися їхнє коло, взаємне положення та тип застосованого кріплення.
• Центральна посадка: порівняйте діаметр і глибину центральної частини, а також прилеглі буртики.
• Відповідні виступи: чотири приводні виступи повинні вільно входити у призначені для них місця маточини та демпфувальних вставок.
• Загальна висота: зіставте виліт площини зірки, щоб після складання зберегти правильне положення ланцюга.

Якщо зовнішня форма подібна, але відрізняється висота посадки, діаметр центрального отвору або розміщення кріплення, встановлювати деталь не можна. Невідповідність може спричинити перекіс зірки, неправильну лінію ланцюга, заклинювання з’єднання або появу зайвого люфту. Для надійного підбору корисніше безпосередньо порівняти демонтовані деталі, ніж орієнтуватися лише на позначення мопеда.

Коли потрібна заміна

Демпфер варто оглянути, якщо з’явився помітний люфт веденої зірки відносно колеса, стукіт під час початку руху, ривки при наборі та скиданні газу або сліди зношення на посадкових поверхнях. Причиною таких ознак може бути не лише корпус: одночасно перевіряють демпфувальні вставки, кріплення зірки, підшипник, ущільнення, втулки та посадкове місце маточини. Заміна однієї деталі дасть очікуваний результат лише за справного стану суміжних компонентів.

Перед монтажем очистьте місця сполучення та переконайтеся, що корпус не має пошкоджень, які заважають щільній посадці. Кріплення зірки затягують рівномірно відповідно до вимог документації конкретної модифікації мопеда. Після складання потрібно перевірити вільне обертання колеса, відсутність осьового люфту, положення ланцюга та надійність фіксації всіх демонтованих деталей.

Практичне застосування

Демпфер HORZA підходить для ремонту заднього колеса Delta з відповідною чотириточковою схемою кріплення зірки та однаковою посадковою геометрією. Це корпусна деталь зони веденої зірки, а не сама зірка і не окремий набір гумових вставок. Склад установленого з’єднання слід оцінювати за вашим колесом: заздалегідь перевірте стан суміжних деталей і підготуйте лише ті компоненти, які справді потребують заміни.

Правильно підібраний корпус установлюється без дороблення отворів і примусового суміщення виступів. Після монтажу зірка має стояти рівно, з’єднання не повинно заклинювати під час прокручування, а ланцюг має зберігати передбачене положення. Якщо розміри старої та нової деталей неможливо впевнено зіставити, установлення краще доручити майстру, знайомому з будовою задніх коліс мопедів Delta.
