Датчик Холла Мінськ «метелик» ZUNA SPARK

Датчик Холла Мінськ «метелик» ZUNA SPARK

Датчик призначений для безконтактної системи запалювання мотоцикла Мінськ. Він формує керувальний сигнал, за яким електронний блок визначає момент іскроутворення. Виконання «метелик» указує на характерну форму монтажної пластини та допомагає відрізнити деталь від датчиків з іншою геометрією кріплення. Така запчастина потрібна під час ремонту БСЗ, відновлення стабільного запуску або усунення несправності, пов’язаної з відсутнім чи переривчастим сигналом датчика.

Призначення та будова

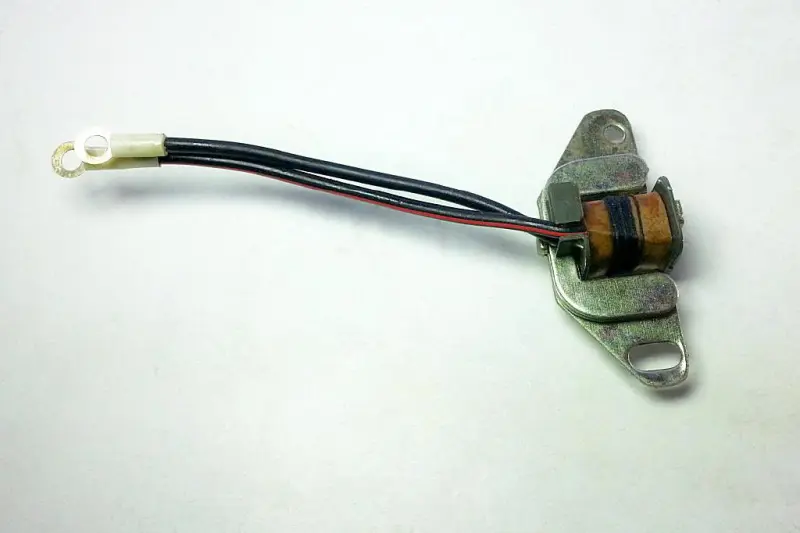

Конструкція складається з чутливої частини, металевої монтажної пластини та дротових виводів із кільцевими наконечниками. Пластина має дві точки кріплення, одна з яких виконана як видовжений отвір. Така геометрія дає змогу встановити датчик у передбачене положення та відрегулювати його в межах кріпильного місця. Дротові виводи під’єднують деталь до відповідних контактів системи запалювання.

Під час роботи датчик реагує на проходження обертової деталі та передає імпульс електронному блоку БСЗ. Порушення сигналу може проявлятися відсутністю іскри, перебоями запалювання, ускладненим запуском або нестійкою роботою двигуна. Перед заміною варто перевірити проводку, контакти та інші компоненти запалювання: подібні ознаки виникають не лише через несправність самого датчика.

Що перевірити під час підбору

• Модель техніки. Деталь заявлена для мотоциклів Мінськ, проте конкретну модифікацію та виконання встановленої БСЗ потрібно враховувати окремо.
• Форму кріплення. Порівняйте контур пластини, розташування двох кріпильних точок і доступний діапазон регулювання зі знятим датчиком.
• Виконання датчика. Для цієї позиції використовується варіант «метелик»; деталь іншої форми може не відповідати посадковому місцю або положенню обертової частини.
• Підключення. Зіставте кількість виводів, тип кільцевих наконечників і схему приєднання із системою запалювання мотоцикла.
• Прокладання проводів. До остаточної фіксації переконайтеся, що виводи проходять штатним маршрутом без натягу, різких перегинів і контакту з рухомими деталями.

Установлення та перевірка

Перед монтажем збережіть розташування старого датчика або положення кріплення, щоб мати початкову точку для регулювання. Посадкову поверхню очищають, після чого деталь установлюють без перекосу та спочатку фіксують так, щоб залишалася можливість виставити її положення. Підключення виконують за схемою конкретної БСЗ: призначення виводів не можна визначати лише за зовнішнім виглядом дроту.

Після встановлення необхідно перевірити вільне проходження обертової деталі біля чутливої частини. Механічного контакту між ними бути не повинно. Далі виставляють положення датчика та момент запалювання відповідно до інструкції для конкретної модифікації мотоцикла й установленого комплекту БСЗ. Кріплення остаточно затягують після регулювання, контролюючи, щоб пластина не змістилася, а проводи не потрапили під кріпильні деталі.

Датчик ZUNA SPARK підходить для ремонту запалювання Мінськ у випадках, коли на мотоциклі застосоване сумісне кріплення типу «метелик». Для впевненого вибору порівняйте стару деталь за формою пластини, кріпильними точками, розташуванням чутливої частини та способом підключення. Напругу системи, розподіл контактів і сумісність із конкретним електронним блоком потрібно звірити до монтажу.
