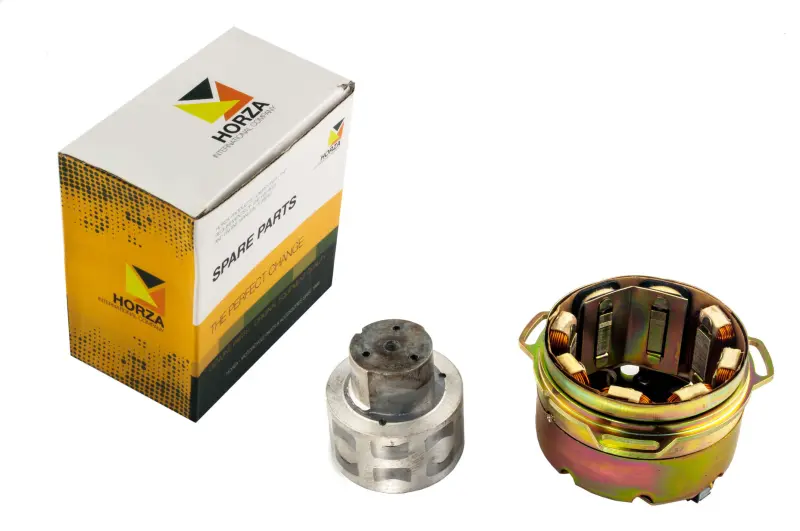

Генератор для мотоцикла Мінськ HORZA 43.3701, 14 В, 65 Вт, 6+2 котушки

Генератор HORZA 43.3701 для мотоцикла Мінськ

Роторний генератор призначений для ремонту електрообладнання мотоциклів Мінськ, розрахованих на встановлення вузла типу 43.3701. Він виробляє змінний струм для системи запалювання та бортових споживачів під час роботи двигуна. Заявлені параметри моделі — 14 В і 65 Вт, а схема обмоток позначена як 6+2: шість котушок належать до живлення освітлювальної частини, ще дві задіяні в системі запалювання.

Конструкція включає нерухомий статор із вісьмома котушками та ротор із постійними магнітами. Під час обертання ротора на правій цапфі колінчастого вала в обмотках статора виникає струм. До конструкції також входить датчик, який бере участь у формуванні керувального імпульсу для безконтактного запалювання. На статорі передбачені окремі точки підключення датчика, освітлення, запалювання та маси. Така будова дає одному генераторному вузлу змогу забезпечувати роботу запалювання і живлення передбаченого мотоциклом електрообладнання.

Що перевірити під час вибору

• Тип генератора: роторний 43.3701 для відповідної системи електрообладнання мотоцикла Мінськ.
• Вихідні параметри: 14 В і 65 Вт мають відповідати вимогам установленого обладнання.
• Схема котушок: виконання 6+2 потрібно зіставити зі старим генератором і схемою підключення мотоцикла.
• Механічне виконання: перед установленням порівнюють основу статора, розташування кріпильних точок, посадку ротора, конус цапфи, шпонкове з’єднання та кріпильний болт.
• Підключення: перевіряють кількість і розташування виводів, а також відповідність комутатора, стабілізувального блока, високовольтної котушки й інших компонентів конкретній версії мотоцикла.

Практична користь конструкції

• Вісім котушок, розподілених за схемою 6+2, забезпечують окрему роботу секцій освітлення та запалювання в передбаченій для 43.3701 конфігурації.
• Ротор із постійними магнітами створює магнітне поле без окремої обмотки збудження, тому генерування починається безпосередньо під час обертання колінчастого вала.
• Вбудований датчик дає змогу використовувати генератор у безконтактній системі запалювання за умови правильного узгодження з установленим комутатором.

Коли потрібна заміна

Перевірка генератора актуальна в разі зникнення світла та звукового сигналу, нестабільної іскри, пошкодження проводів або обмоток статора, слідів контакту ротора з нерухомими деталями та порушення з’єднань. Подібні ознаки можуть виникати також через несправність проводки, комутатора або стабілізувального блока, тому перед заміною діагностують усю систему та стан контактів.

Монтаж виконують із відключеним електрообладнанням і за схемою конкретної модифікації Мінська. Ротор потрібно правильно встановити на конусі цапфи та зафіксувати шпонкою і болтом, а проводи статора — укласти так, щоб їх не зачіпали обертові частини. Після складання перевіряють надійність маси, правильність підключення виводів, наявність іскри та роботу бортових споживачів. Генератор HORZA 43.3701 підходить для планового відновлення відповідної 14-вольтової конфігурації без переходу на генератор іншого типу.
