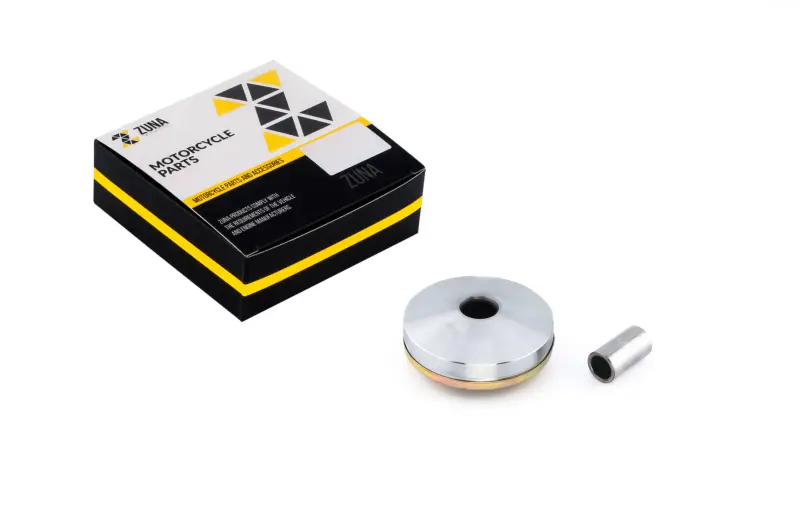

Передній варіатор з пальцем Suzuki AD50 ZUNA

Передній варіатор з пальцем Suzuki AD50 ZUNA

Деталь призначена для варіаторної трансмісії 50-кубових скутерів Suzuki Address сімейства AD50. Передній варіатор працює разом із приводним ременем та відповідною частиною шківа: зі зміною обертів він змінює положення ременя і передавальне відношення трансмісії. Від стану контактних поверхонь і вільного переміщення деталей залежать характер старту, набір швидкості та стабільність роботи привода.

Версія ZUNA виконана з пальцем варіатора. Палець слугує напрямною, уздовж якої рухається рухома частина переднього шківа. Така пара має працювати без перекосу, заїдання та надмірного люфту. Деталь підходить для планового відновлення штатної трансмісії, коли старий варіатор зношений або пошкоджений, а також для ремонту після розбирання привода.

Як варіатор працює у трансмісії

На малих обертах ремінь розташовується ближче до центра переднього шківа. Зі зростанням обертів рухома частина зміщується, половини шківа зближуються, а ремінь виходить на більший радіус. Завдяки цьому трансмісія поступово змінює передавальне відношення без ручного перемикання ступенів. Зношення поверхні, якою проходить ремінь, або порушення руху по пальцю можуть завадити цьому процесу та вплинути на поведінку скутера.

Сам варіатор є лише частиною привода. На результат ремонту також впливають стан ременя, роликів, напрямних, нерухомої щоки та кріпильних деталей. Якщо залишити поруч із новою деталлю сильно зношені компоненти, трансмісія може й надалі працювати нерівномірно, тому під час розбирання бажано перевіряти весь передній шків у комплексі.

Коли потрібні перевірка та заміна

• на поверхні шківа утворилися виражені канавки, сходинки, задири або сліди нерівномірного контакту з ременем;
• рухома частина переміщується із заїданням або має помітний бічний люфт на пальці;
• після зняття кришки виявлено пошкодження посадкових зон чи деформацію деталей переднього варіатора;
• скутер рушає ривками, гірше набирає швидкість або нестабільно змінює передавальне відношення, а діагностика вказує на передню частину варіатора;
• виконується комплексне обслуговування трансмісії після критичного зношення чи руйнування приводного ременя.

Перелічені прояви не завжди пов’язані лише з варіатором: подібні симптоми можуть спричиняти ремінь, ролики, зчеплення та задній шків. Перед заміною варто розібрати привод і визначити фактичну причину несправності.

Що перевірити під час підбору

Основний орієнтир для цієї позиції — Suzuki Address 50 та позначення AD50. В однієї моделі можуть існувати різні роки випуску й модифікації, тому лише об’єму двигуна недостатньо. До встановлення порівняйте нову деталь зі знятим варіатором за загальною формою, зовнішнім діаметром, товщиною, центральним отвором, профілем ремінної поверхні та посадкою пальця. Сам палець потрібно зіставити за довжиною, зовнішнім і внутрішнім діаметрами. Числові розміри цієї позиції не заявлені, тому найкраще виконувати порівняння безпосередньо зі старою деталлю або за технічною документацією конкретного скутера.

Не варто підбирати цей варіатор лише за зовнішньою подібністю до деталей інших 50-кубових скутерів. Навіть близькі за розміром компоненти можуть відрізнятися посадкою, ходом рухомої частини та геометрією шківа. Позначення GY6 і Suzuki AD50 не є взаємозамінними вказівками на тип трансмісії.

Установлення та обслуговування

Перед монтажем очистьте корпус варіатора від пилу й залишків зношення, перевірте ремінь і суміжні деталі. Поверхні, що контактують із ременем, мають залишатися чистими: забруднення здатне спричинити прослизання та порушити нормальну роботу привода. Усі шайби, втулки й кріплення встановлюють у штатній послідовності, а гайку затягують із моментом, передбаченим сервісними даними для конкретної версії Suzuki Address.

Після складання рухома частина повинна переміщуватися вільно, без перекосу, а ремінь — займати правильне положення між щоками. Перед запуском потрібно переконатися, що кріплення затягнуте, деталі не торкаються кришки й усередині корпусу не залишилося сторонніх предметів. Якщо досвіду обслуговування варіаторної трансмісії немає, встановлення краще доручити майстру: помилки в послідовності деталей або фіксації шківа можуть пошкодити новий варіатор і сусідні компоненти.

ZUNA для Suzuki AD50 підійде як практична деталь для відновлення передньої частини варіаторного привода. Точне звірення модифікації скутера та розмірів знятого варіатора перед монтажем допомагає уникнути несумісності й отримати коректну роботу трансмісії після ремонту.
