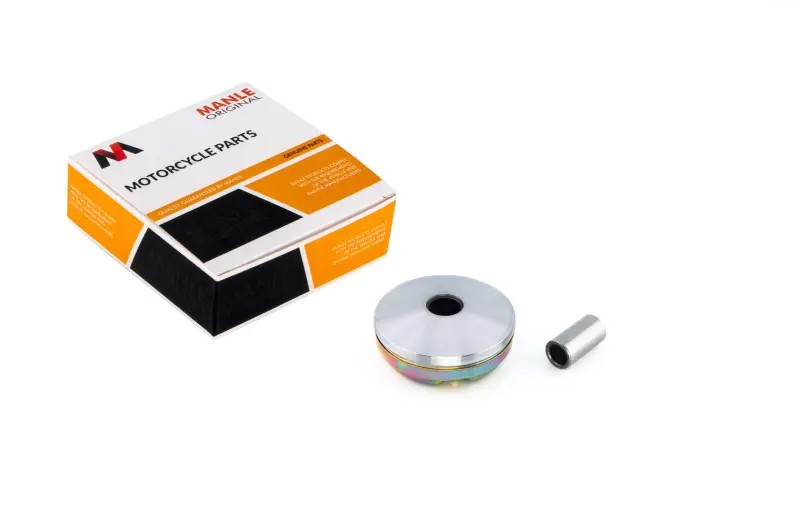

Передній варіатор MANLE mod A з пальцем для Honda Dio AF27

Передній варіатор MANLE mod A з пальцем для Honda Dio AF27

Комплект призначений для ремонту передньої частини варіаторної трансмісії скутера Honda Dio AF27. До нього входять рухома частина переднього варіатора та палець — циліндрична напрямна, якою вона переміщується під час роботи привода. Деталь бере участь у передаванні крутного моменту від колінчастого вала до ременя та змінює робочий діаметр ведучого шківа відповідно до режиму руху.

Призначення варіатора

Передній варіатор працює разом із роликами, рампою, нерухомою щокою, ременем і заднім шківом. Коли оберти змінюються, ролики пересувають рухому щоку вздовж пальця. Відстань між половинами шківа збільшується або зменшується, тому ремінь переходить на інший радіус. У такий спосіб трансмісія без ручного перемикання добирає передавальне відношення для старту, розгону та руху зі сталою швидкістю.

Стан поверхонь варіатора та посадки на пальці безпосередньо пов’язаний із рівномірністю його переміщення. Зношення доріжок роликів, задирки, деформація, помітний люфт або сліди нерівномірного контакту можуть порушити нормальну зміну передавального відношення. У такому разі скутер здатний розганятися ривками, повільніше реагувати на відкриття газу або працювати на незвичних обертах. Перед заміною доцільно оглянути весь варіаторний відсік: подібні прояви також виникають через зношений ремінь, ролики чи напрямні.

Що врахувати під час добору

Головний орієнтир для цієї позиції — Honda Dio з позначенням кузова AF27. Самої назви серії Dio недостатньо, оскільки різні покоління скутера можуть мати відмінні деталі привода. Перед установленням зіставте модифікацію техніки, конструкцію демонтованого варіатора й пальця, діаметр посадки на колінчастому валу, зовнішні та внутрішні розміри напрямної, загальну висоту деталі й розташування сполучених частин.

• Модель: Honda Dio AF27.
• Тип деталі: передній варіатор варіаторної трансмісії.
• Виконання: MANLE mod A.
• Супутня деталь: палець переднього варіатора.
• Місце встановлення: ведуча частина ремінного привода під кришкою варіатора.

Якщо на скутері раніше замінювали двигун, колінчастий вал або трансмісію, добір потрібно виконувати за фактично встановленими деталями. Наявність тюнінгових компонентів також потребує перевірки: змінені ролики, шайби, ремінь або щоки можуть впливати на положення ременя та хід рухомої частини. Розміри й взаємне розташування демонтованих компонентів варто порівняти до початку складання.

Установлення та перевірка

Під час ремонту варіаторний відсік очищають від пилу та продуктів зношення, перевіряють стан ременя, роликів, рампи, слайдерів і обох щік шківа. На конічних поверхнях, що контактують із ременем, не повинно залишатися мастила. Палець і посадкові зони оглядають на наявність задирок та виробітку, а рухома частина має пересуватися без перекосу й заїдання.

Варіатор складають у правильній послідовності, не допускаючи затискання ременя між щоками під час затягування кріплення. Момент затягування гайки визначають за сервісними даними конкретної модифікації Honda Dio. Після складання перевіряють вільне обертання, положення ременя та відсутність стороннього шуму. Такий підхід допомагає оцінити результат ремонту й не залишити у трансмісії зношені сполучені деталі, які можуть знову порушити плавність розгону.

MANLE mod A з пальцем підходить для планового відновлення переднього варіатора Honda Dio AF27 та заміни деталі з пошкодженими доріжками, зношеною посадкою або порушеною геометрією. Перед замовленням потрібно точно визначити модифікацію скутера й зіставити ключові посадкові параметри з демонтованим комплектом.
