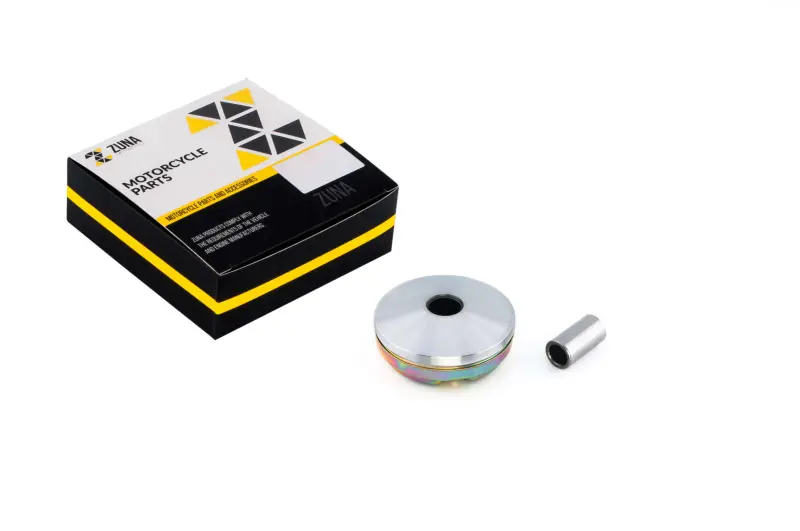

Передній варіатор Honda DIO AF27 з пальцем ZUNA mod A

Передній варіатор ZUNA mod A для Honda DIO AF27

Передній варіатор ZUNA mod A призначений для ремонту варіаторної трансмісії скутера Honda DIO AF27. Деталь працює на ведучому боці пасового привода та бере участь у зміні робочого діаметра шківа. Завдяки цьому трансмісія автоматично змінює передавальне відношення залежно від обертів двигуна. Позиція комплектується пальцем варіатора — циліндричною напрямною, якою переміщується рухома частина ведучого шківа.

Призначення деталі у трансмісії

У передньому варіаторі спільно працюють рухома щока, палець, ролики, напрямні та відповідна частина шківа. Коли оберти зростають, ролики розходяться своїми доріжками та зміщують рухому щоку. Половини шківа зближуються, пас виходить на більший радіус, а передавальне відношення змінюється. Після зниження обертів механізм рухається у зворотному напрямку. Стан профілю щоки, доріжок і посадки на пальці впливає на рівномірність цього переміщення, тому зношена деталь може порушувати нормальну роботу всього привода.

Заміна переднього варіатора доречна за наявності виробітку на доріжках роликів, пошкодження робочих поверхонь, помітного люфту на пальці або биття деталі. Перевірка також потрібна, якщо після розбирання трансмісії виявлено задирки, ступінчастий знос чи нерівномірні сліди контакту паса. Новий варіатор встановлюють як окрему ремонтну позицію або під час комплексного обслуговування привода разом із перевіркою інших деталей.

Що перевірити під час вибору

• Модель скутера: заявлена сумісність цієї версії — Honda DIO AF27.
• Виконання: товар має позначення ZUNA mod A; перед придбанням потрібно зіставити форму та посадкові параметри зі знятою деталлю.
• Палець варіатора: він входить до цієї позиції, проте його довжину, зовнішній і внутрішній діаметри потрібно порівняти з параметрами штатної напрямної.
• Суміжні деталі: варто оцінити стан паса, роликів, напрямних, рампи та зовнішньої щоки, адже їхній знос впливає на роботу нового варіатора.
• Посадка на колінчастому валу: перед монтажем перевіряють стан різьби, шліців, шайб і кріпильної гайки.

Позначення AF27 є головним орієнтиром під час підбору. Не слід обирати цю версію лише за зовнішньою подібністю до шківів інших Honda DIO, Tact або Lead: навіть схожі деталі можуть відрізнятися геометрією, довжиною пальця та взаємним розташуванням компонентів. Якщо на скутері раніше замінювали двигун або трансмісію, орієнтуватися потрібно на фактично встановлений механізм і його розміри.

Рекомендації зі встановлення

Перед складанням корпус варіаторної передачі очищають від пилу та продуктів зношування. Робочі поверхні шківа й паса мають залишатися чистими та сухими. Палець установлюють без перекосу, а рухому частину перевіряють на вільне осьове переміщення без заїдань. Ролики розміщують у доріжках у правильному положенні, напрямні рампи встановлюють на свої місця, після чого деталі складають у початковій послідовності.

Кріплення ведучого шківа затягують способом і моментом, зазначеними в сервісній документації Honda DIO AF27. До затягування пас відводять глибше в задній шків, щоб його натяг не заважав повністю посадити передні деталі. Після складання шків прокручують вручну та перевіряють правильність розташування паса. Такий порядок допомагає уникнути перекосу, неповного затягування гайки та пошкодження посадкових поверхонь під час першого запуску.

ZUNA mod A підходить для планового відновлення штатного переднього варіатора Honda DIO AF27 без заявлених тюнінгових параметрів. Для коректного результату перед установленням потрібно визначити причину попереднього зносу та не залишати в трансмісії пошкоджені суміжні компоненти.
