Передній варіатор із втулкою Honda Dio AF18 ZUNA

Передній варіатор із втулкою для Honda Dio AF18

Передній варіатор ZUNA призначений для ремонту безступеневої трансмісії 50-кубового двотактного скутера Honda Dio AF18. Деталь установлюється на ведучому боці привода та разом із ременем, роликами й заднім шківом змінює передавальне відношення зі зростанням обертів. Така взаємодія дає трансмісії змогу переходити від режиму рушання до руху з вищою швидкістю без ступінчастого перемикання передач.

Варіатор переміщує ремінь по робочій поверхні ведучого шківа. Коли режим роботи двигуна змінюється, ролики впливають на рухому частину, відстань між половинами шківа змінюється, а ремінь займає інший радіус. Тому стан доріжок роликів, поверхні під ремінь і посадки на втулці безпосередньо пов’язаний із рівномірністю переміщення механізму. Зношення в цих місцях може супроводжуватися ривками під час розгону, стороннім шумом, затримкою реакції на газ або нестабільною роботою привода.

Конструкція та призначення

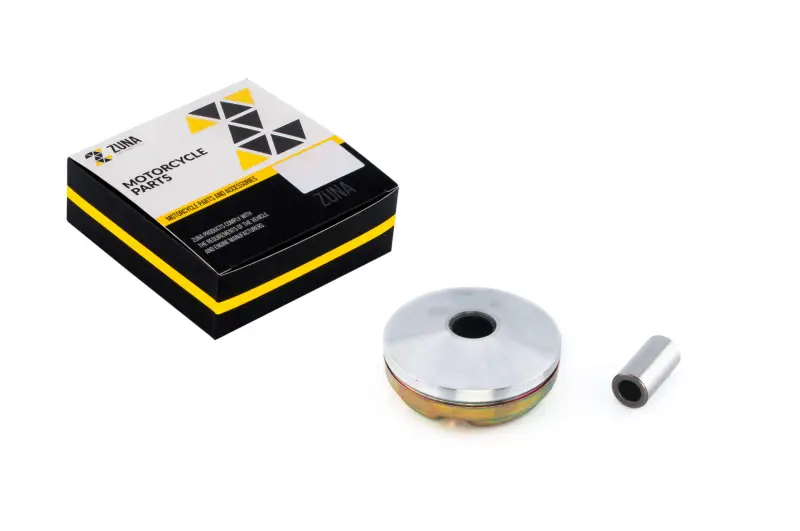

До товарної позиції входять передній варіатор і окрема циліндрична втулка, яку також називають пальцем варіатора. Втулка слугує напрямною для рухомої частини. Її геометрія та стан посадкових поверхонь важливі для вільного переміщення без помітного люфту й перекосу. Варіатор розрахований на застосування у трансмісії Honda Dio AF18; у картці точного товару також зазначена модифікація AF18/AF25 для Dio та Dio SR.

Це не повний набір усіх деталей привода: ремінь, ролики, рампа, напрямні, зовнішня щока та кріплення є окремими частинами варіаторного механізму. Перед замовленням варто визначити, які компоненти справді потребують заміни. Якщо старі ролики мають вироблення, ремінь утратив допустиму ширину або зовнішня щока пошкоджена, установлення лише нового варіатора не усуває зношення решти сполучених деталей.

Що перевірити під час підбору

• Модель і модифікацію скутера: позиція призначена для Honda Dio AF18 та належить до виконання для двотактного двигуна об’ємом 50 см³.
• Виконання старого варіатора: порівняйте форму рухомої частини, профіль робочої поверхні, посадковий отвір і довжину втулки зі знятими деталями.
• Стан сусідніх компонентів: перевірте ремінь, ролики, рампу, напрямні та зовнішню половину ведучого шківа.
• Причину ремонту: підставою для заміни можуть бути вироблення роликових доріжок, пошкодження поверхні під ремінь, биття, перекіс або надмірний люфт на втулці.

Рекомендації зі встановлення

Монтаж виконують після зняття кришки варіаторної передачі та розбирання ведучого шківа. Посадкові місця й поверхню контакту з ременем очищають від забруднень. Ролики розміщують у доріжках у правильному положенні, а втулка має рухатися у сполученні вільно, без заїдання. Під час складання необхідно зберегти штатну послідовність деталей і затягнути кріплення з моментом, установленим сервісною документацією конкретної модифікації Honda Dio.

Після встановлення слід переконатися, що ремінь розташований правильно та не затиснутий між половинами шківа під час затягування. До закривання корпусу перевіряють вільне обертання механізму й відсутність перекосу. Такий підхід допомагає оцінити весь привод комплексно та не переносити стару несправність на нову деталь. Варіатор ZUNA із втулкою підходить для планового відновлення передньої частини трансмісії Honda Dio AF18, коли розміри й виконання знятого комплекту збігаються з обраною позицією.
