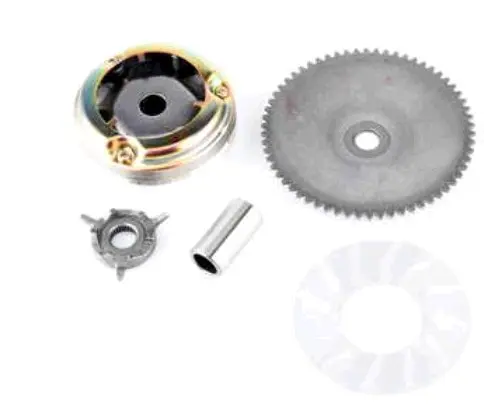

Передній варіатор SUNY 4T GY6 50 з пальцем, щокою, храповиком і крильчаткою

Передній варіатор SUNY для скутерів 4T GY6 50

Комплект призначений для обслуговування варіаторної трансмісії скутерів із чотиритактним двигуном сімейства GY6 50. Передній варіатор приймає обертання від колінчастого вала та разом із приводним ременем змінює передавальне відношення трансмісії. Від його стану залежать початок руху, рівномірність розгону та перехід між режимами роботи привода.

До комплекту входять передній варіатор, палець, щока, храповик і крильчатка. Ці деталі встановлюються з одного боку варіаторної передачі та беруть участь у формуванні переднього шківа, розміщенні ременя, запуску двигуна кікстартером і переміщенні повітря під кришкою трансмісії. Такий набір зручний під час ремонту, коли зношена не одна окрема деталь, а декілька сполучених компонентів.

Як працює передній варіатор

Під час набору обертів ролики всередині варіатора переміщують рухому частину шківа. Відстань між його робочими поверхнями змінюється, ремінь переходить на інший радіус, а трансмісія плавно змінює передавальне відношення. Після зниження обертів процес відбувається у зворотному напрямку. Щока утворює зовнішню робочу поверхню переднього шківа, палець слугує опорною напрямною для рухомої частини, а храповик пов’язаний із механізмом ножного запуску.

Справні поверхні шківа мають працювати без помітного биття, задирок і пошкоджень у зоні контакту з ременем. Зношення пальця, посадкових місць або внутрішніх доріжок може супроводжуватися люфтом, ривками, стороннім шумом і нестабільною поведінкою скутера під час розгону. Причиною таких проявів також бувають ремінь, ролики й інші деталі трансмісії, тому перед ремонтом механізм потрібно оглядати комплексно.

Що перевірити під час підбору

• Тип двигуна: комплект розрахований на чотиритактну платформу GY6 50; деталі для GY6 іншого об’єму або для двотактних моторів не можна підбирати лише за зовнішньою схожістю.
• Конструкцію знятого комплекту: порівняйте форму варіатора та щоки, довжину пальця, профіль центральних отворів, розташування зубців храповика й виконання крильчатки.
• Посадку на вал: перевірте діаметр посадкових ділянок, профіль шліців, різьбову частину та загальну висоту складеного пакета.
• Стан суміжних деталей: оцініть ремінь, ролики, напрямні та кришку трансмісії. Пошкоджені компоненти можуть погіршити роботу нового варіатора.

Позначення GY6 50 охоплює декілька виконань скутерних двигунів, тому назва моделі техніки сама по собі не замінює звіряння знятих деталей. Особливо важливі розміри пальця та щоки, профіль кріплення, положення ременя й сумісність храповика з механізмом кікстартера. Якщо трансмісію раніше ремонтували, порівнювати потрібно не лише зі встановленою деталлю, а й із технічними даними конкретного двигуна.

Встановлення та обслуговування

Перед монтажем внутрішню порожнину кришки очищають від пилу та залишків зношення, перевіряють поверхні вала, шліци й різьбу. Деталі встановлюють у передбаченій послідовності, не допускаючи перекосу щоки та затискання ременя між поверхнями шківа. Кріплення затягують із моментом, наведеним у сервісній документації скутера. Неправильне складання або недостатнє затягування можуть спричинити биття та пошкодження посадкових ділянок.

Після встановлення перевіряють вільне переміщення деталей, положення ременя та відсутність контакту крильчатки з кришкою. Перший запуск виконують після остаточного складання трансмісії. Комплект SUNY підходить для планового відновлення переднього варіатора GY6 50, усунення механічного зношення та ремонту привода після виявлення люфту, пошкоджених поверхонь або несправності деталей кікстартера.
