Комплект кріплення задньої та передньої зірки Delta HORZA

Комплект кріплення зірок Delta HORZA

Набір призначений для обслуговування кріплення задньої та передньої зірки на чотиритактних китайських мопедах сімейства Delta. Він об’єднує кріплення задньої зірки, парні контршайби та окрему стопорну пластину передньої зірки. Такий формат зручний під час ремонту трансмісії, коли старі болти, гайки або фіксувальні деталі деформовані, пошкоджені корозією, мають зношену різьбу чи вже не забезпечують правильного складання.

Склад і призначення деталей

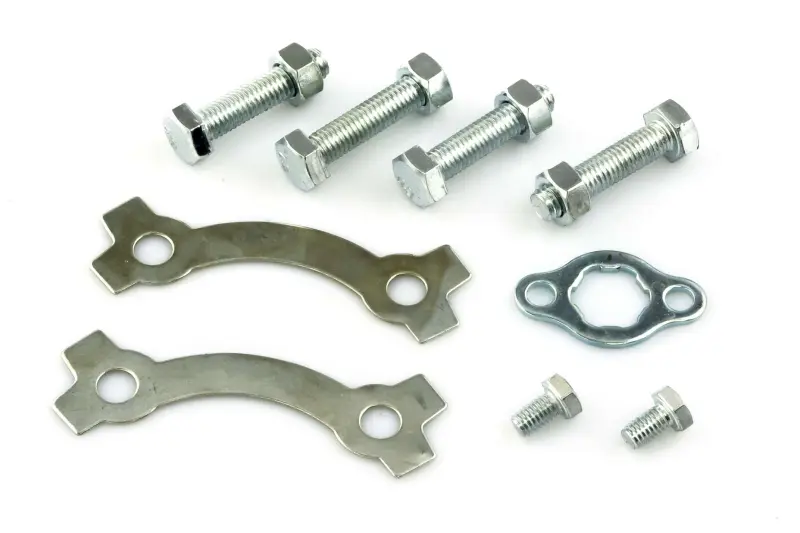

До комплекту входять чотири довгі болти із шестигранними головками та чотири гайки для задньої зірки, дві фігурні контршайби, стопорна пластина передньої зірки з профільованим центральним отвором і два короткі кріпильні болти. Контршайби встановлюються попарно з кріпленням задньої зірки. Їхні виступи використовуються для механічної фіксації після остаточного затягування. Передня пластина утримується двома короткими болтами та належить до кріплення ведучої зірки.

Комплект розрахований на поширене компонування китайських чотиритактних мопедів Delta. Для цієї позиції також зазначені Viper Delta, Musstang MT50Q-1, MT110Q-1, MT125Q-1, Spark SP125C-1CF і SP125C-1CFN. Навіть у межах однієї модельної серії трапляються різні маточини, тримачі зірок і варіанти кріплення, тому назва мопеда не має бути єдиним критерієм добору.

Що перевірити перед вибором

• Заднє кріплення: зіставте кількість болтів, форму та відстань між отворами контршайб, довжину різьбової частини, діаметр і крок різьби зі знятими деталями.
• Передня пластина: порівняйте профіль центрального отвору, зовнішню форму, розташування двох кріпильних отворів і посадку відносно ведучої зірки.
• Гайки та головки: переконайтеся, що їхні розміри відповідають посадковим місцям і дають змогу користуватися штатним інструментом без упирання в сусідні деталі.
• Стан суміжних частин: огляньте отвори задньої зірки, тримач із демпфером, різьбові посадки та кріплення передньої зірки. Новий комплект не усуває зношення чи деформацію цих деталей.

Практичні переваги

• Кріплення для обох зірок зібране в одному наборі, тому під час комплексного обслуговування приводу не потрібно окремо добирати болти задньої зірки та фіксатор передньої.
• Дві парні контршайби розподіляють точки механічної фіксації між чотирма задніми болтами та допомагають зберігати їхнє положення після правильного затягування й загинання виступів.
• Шестигранні головки болтів і гайки дають змогу виконувати монтаж звичайним відповідним ключем за наявності вільного доступу до кріплення.

Установлення та перевірка після ремонту

Перед складанням очистьте посадкові поверхні й різьбу, перевірте, щоб зірка прилягала без перекосу, а контршайби повністю сідали на свої місця. Болти слід затягувати рівномірно в послідовності, рекомендованій виробником мопеда. Фіксувальні виступи загинають лише після остаточного затягування: повторне багаторазове розгинання вже деформованої пластини погіршує якість механічної фіксації.

Після встановлення перевірте відсутність люфту зірок, правильне положення ланцюга та вільне обертання заднього колеса. Ланцюг не повинен зміщуватися вбік або торкатися сусідніх деталей. Після короткого пробігу кріплення варто оглянути повторно відповідно до регламенту обслуговування конкретного мопеда. Для безпомилкового вибору краще заздалегідь зняти старі деталі та порівняти всю геометрію, різьбу й розташування отворів, не орієнтуючись лише на об’єм двигуна або зовнішню схожість моделі.
