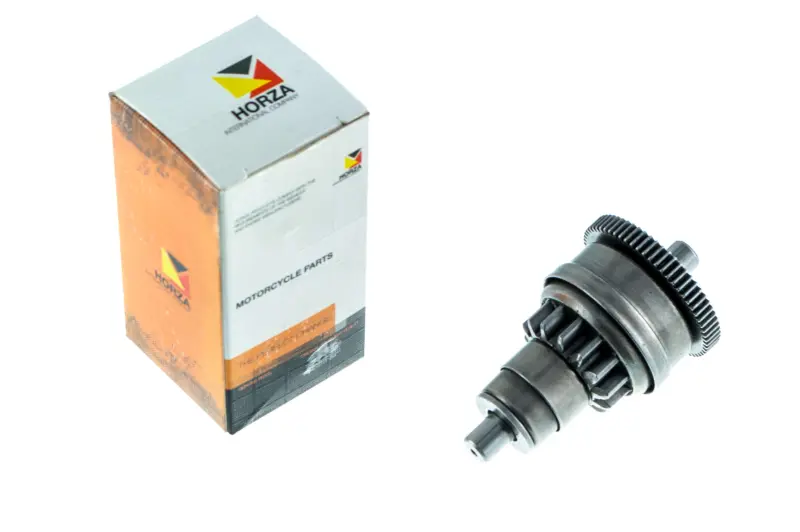

Бендикс стартера 4T GY6 50 HORZA

Бендикс стартера HORZA для двигунів GY6 50

Бендикс HORZA призначений для системи електричного запуску скутерів із чотиритактним двигуном GY6 об’ємом 50 см³. Деталь передає обертання від електростартера до колінчастого вала, щоб двигун почав прокручуватися після натискання кнопки запуску. Такий привод застосовується в моторах сімейства 139QMA/1P39QMA та 139QMB/1P39QMB, де бендикс виконаний як окрема компактна зубчаста збірка.

Конструкція містить кілька зубчастих коліс та опорні ділянки вала. Під час запуску механізм з’єднує шестерню електростартера з приводом двигуна, а після запуску припиняє участь у постійному передаванні обертання. Справне зачеплення особливо важливе для впевненого прокручування двигуна: стартер має не лише обертатися, а й передавати зусилля далі через пусковий механізм.

Коли потрібна заміна

Стан бендикса варто перевірити, якщо електростартер чути, але колінчастий вал не прокручується, зачеплення відбувається не щоразу або під час запуску з’являються сторонні звуки з боку кришки варіатора. Такі ознаки не завжди пов’язані лише з однією деталлю, тому разом із бендиксом оглядають зубці суміжних шестерень, опорні втулки, посадкові місця та сам електростартер. Зношені зубці, помітний люфт, заклинювання чи пошкодження опорних ділянок є підставою для ремонту пускового механізму.

Що перевірити під час вибору

• Тип двигуна: чотиритактний GY6 50 см³.
• Серія мотора: 139QMA/1P39QMA або 139QMB/1P39QMB.
• Призначення: привод системи електричного запуску скутера.
• Виконання: окрема зубчаста збірка, що встановлюється під кришкою з боку варіатора.
• Порівняння зі старою деталлю: загальна довжина, діаметри опорних ділянок, розташування й розміри шестерень, кількість зубців та напрямок зачеплення мають збігатися.

Позначення GY6 охоплює різні модифікації двигунів, тому самого зазначення об’єму недостатньо для остаточного вибору. Перед придбанням потрібно прочитати код двигуна на картері та зіставити демонтований бендикс із новою деталлю. Особливо уважно порівнюють зубчасті вінці й кінці вала: невідповідність геометрії може завадити встановленню або правильному контакту із сусідніми шестернями. Якщо двигун уже ремонтували та його конфігурація відрізняється від заводської, орієнтуватися слід на фактично встановлений механізм.

Установлення та перевірка запуску

Бендикс установлюється у передбачені опори всередині пускового механізму. До складання посадкові місця очищають від продуктів зношення та перевіряють стан втулок, адже перекіс або надмірний люфт заважає вільному зачепленню шестерень. Деталь має розміщуватися без примусового підточування вала, корпусу чи зубців. Послідовність розбирання та затягування кріплень обирають за сервісною документацією конкретного скутера.

Після монтажу шестерні мають обертатися без заїдання та контактувати по всій передбаченій робочій зоні. Перший запуск виконують лише після повного встановлення кришки та всіх знятих деталей. Якщо новий бендикс не входить у зачеплення, продовжувати спроби запуску не слід: потрібно повторно перевірити код двигуна, розміри збірки, опорні втулки, електростартер і суміжні зубчасті колеса. Такий підхід допомагає усунути причину несправності та не пошкодити новий привод.

Модель HORZA підходить для планового відновлення електричного запуску на сумісному чотиритактному скутері GY6 50. Точна перевірка серії двигуна та геометрії демонтованої деталі дає змогу вибрати бендикс без орієнтації лише на назву марки чи моделі скутера, оскільки однакові зовні апарати можуть мати різні версії силового агрегату.
