Первинний вал КПП Верховина Ш-62 SHUK

Первинний вал КПП Верховина Ш-62 SHUK

Деталь призначена для ремонту коробки передач мопеда Верховина з двигуном модифікації Ш-62. Первинний вал приймає обертання з боку приводу коробки та через зубчасті вінці передає його спряженим шестерням. Від стану зубців, шліців, опорних поверхонь і правильного розташування всередині картера залежить нормальна взаємодія деталей трансмісії.

Конструкція та призначення

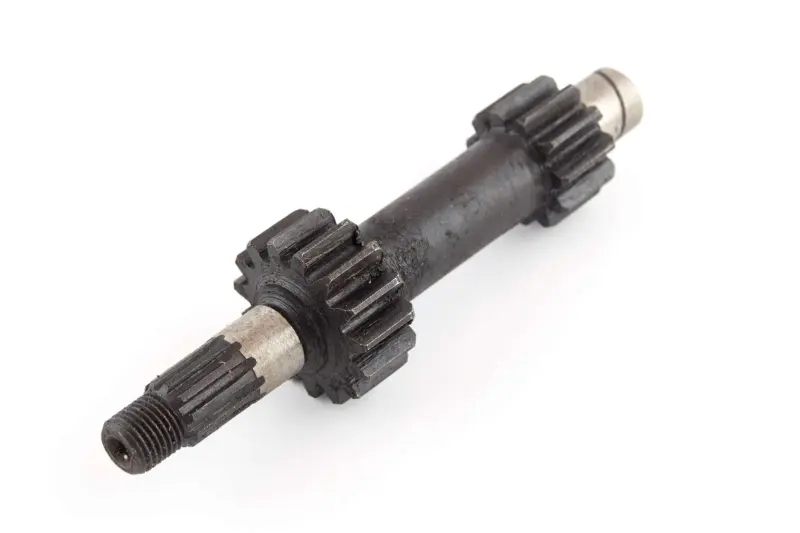

Вал виготовлений як єдина деталь із кількома зубчастими вінцями. На одному кінці розташовані поздовжні шліци та різьбова ділянка, на іншому — опорна циліндрична поверхня. Таке виконання поєднує посадкові, приводні й зубчасті ділянки на спільній осі. Під час установлення кожна з них має відповідати спряженим деталям конкретної коробки Ш-62.

Під час роботи вал обертається разом зі своїми зубчастими вінцями та передає зусилля на шестерні коробки. Тому навіть локальне зношення може позначатися на роботі всього механізму: пошкоджені зубці порушують зачеплення, зношені шліци збільшують люфт, а дефекти посадкових шийок заважають правильному центруванню. Деталь підбирають для заміни штатного первинного вала під час відновлення коробки, а не як універсальний вал для всіх версій мопедів Верховина.

Що перевірити під час підбору

Позначення Ш-62 є головним орієнтиром сумісності, однак перед установленням потрібно зіставити нову деталь зі знятим валом. На мопедах однієї марки могли використовуватися різні двигуни та варіанти коробки, тому лише назви Верховина недостатньо. Порівняння виконують до початку складання, коли доступні всі посадкові місця та спряжені деталі.

• призначення деталі та модифікацію двигуна Ш-62;
• загальну довжину й розташування зубчастих вінців відносно торців;
• кількість і профіль шліців на приводному кінці;
• кількість зубців, зовнішній діаметр і ширину кожного вінця;
• діаметри та довжину опорних шийок;
• розмір, напрямок і стан різьбової ділянки;
• розташування шайб, дистанційних деталей і фіксаторів у розібраній коробці.

Порівнювати слід не лише загальний силует. Подібні на вигляд вали можуть відрізнятися окремим вінцем, шліцьовим з'єднанням або посадковим діаметром. Якщо стара деталь сильно пошкоджена й точні вимірювання ускладнені, орієнтуються на збережені спряжені шестерні, опори та схему саме того двигуна, який установлено на мопеді.

Коли потрібна заміна

Підставою для заміни є відколи або виражене спрацювання зубців, зім'яті шліци, пошкоджена різьба, задири на опорних поверхнях, помітна деформація чи неприпустимий люфт після розбирання. Шум, ускладнене перемикання та нестабільне передавання зусилля можуть супроводжувати несправність коробки, але остаточне рішення приймають після перевірки всіх спряжених деталей.

Одночасно оглядають відповідні шестерні та опори вала. Установлення нової деталі поруч із вінцем, що має відколи або значне спрацювання, не усуває причину неправильного зачеплення. Також перевіряють фіксатори, шайби й дистанційні деталі: їхній порядок і положення впливають на осьове розміщення шестерень.

Рекомендації зі встановлення

Монтаж виконують при розібраній коробці передач на чистому робочому місці. Перед складанням очищують внутрішні поверхні картера, перевіряють вільну посадку вала та переконуються, що зубчасті пари входять у зачеплення без перекосу. Зняті шайби, дистанційні деталі й фіксатори повертають у передбаченій для двигуна Ш-62 послідовності.

Після попереднього складання механізм обережно прокручують вручну та перевіряють перемикання положень до закриття картера. Вал не повинен підклинювати, зміщуватися з посадок або створювати нетиповий опір. Якщо стан інших деталей коробки викликає сумніви, ремонт доцільно виконувати з повною перевіркою трансмісії — це допомагає визначити причину пошкодження та уникнути повторного розбирання.
