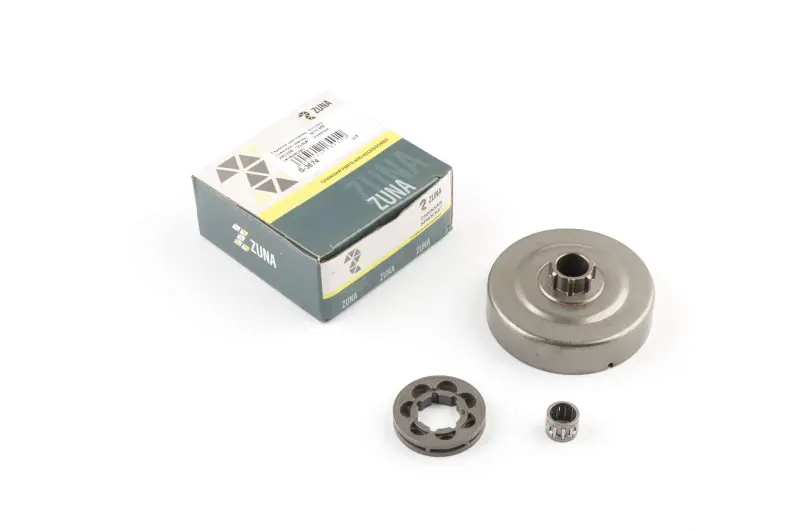

Барабан зчеплення ZUNA зі знімним вінцем і сепаратором для STIHL MS 230/250

Барабан зчеплення ZUNA для STIHL MS 230 і MS 250

Комплект призначений для ремонту приводу пиляльного ланцюга бензопил STIHL MS 230 і MS 250. До нього входять барабан зчеплення, знімний ведучий вінець і сепаратор голчастого підшипника. Така конструкція приймає обертання від зчеплення та передає його через вінець на ланцюг. Деталь підходить для заміни зношеного барабана або переходу на виконання зі знімним вінцем за умови збігу всіх посадкових параметрів конкретної пилки.

Знімний вінець встановлюється на профіль повідця барабана. Під час роботи його зубці взаємодіють із ведучими ланками ланцюга, тому стан і правильний добір цієї деталі безпосередньо впливають на рух різальної гарнітури. Сепаратор розміщується між барабаном і посадковою частиною колінчастого вала, підтримуючи обертання барабана у передбаченому конструкцією положенні. Заміна цих деталей одним комплектом зручна під час ремонту, коли зношений не лише вінець, а й барабан або підшипникова опора.

Конструкція та призначення

• Барабан зчеплення приймає зусилля від колодок зчеплення після набору двигуном обертів і передає обертання на ведучий вінець.
• Знімний вінець взаємодіє з ведучими ланками ланцюга; у разі його подальшого зношення конструкція дає змогу обслуговувати цю частину приводу окремо від барабана.
• Голчастий сепаратор є опорою для обертання барабана на відповідній посадці та потребує заміни у разі пошкодження, помітного люфту або порушення вільного ходу.

Що перевірити перед вибором

Позначення MS 230 або MS 250 недостатньо для остаточного добору: ці бензопили можуть використовувати різальну гарнітуру з різним кроком ланцюга. Потрібно зіставити новий вінець зі старим за кроком, кількістю зубців, зовнішнім профілем і посадкою на барабані. Окремо порівнюють діаметр і глибину барабана, конфігурацію центральної втулки, розміри сепаратора та розташування деталей фіксації. Якщо на пилці раніше була суцільна профільна зірочка, слід перевірити придатність інших компонентів до встановлення барабана зі знімним вінцем.

Підставою для огляду приводу є виражені канавки на зубцях вінця, заїдання барабана, надмірний люфт, сторонній шум біля зчеплення або нерівномірний рух справного й правильно натягнутого ланцюга. Під час діагностики також перевіряють ланцюг, шину, зчеплення, гальмо та систему змащування: встановлення нового комплекту не усуває несправності сусідніх деталей. Сильно зношений вінець не варто поєднувати з новим ланцюгом, адже невідповідність контактних поверхонь прискорює зношування гарнітури.

Встановлення та перевірка після ремонту

Роботу виконують на зупиненій та охололій пилці після зняття кришки ведучої зірочки, шини й ланцюга. Під час розбирання знімають фіксатор і шайбу, потім вінець та барабан разом із сепаратором. Посадкову поверхню очищують, а деталі приводу оглядають на наявність пошкоджень. Вінець монтують у передбаченій орієнтації, після чого повертають шайбу та фіксатор. Перед запуском барабан має обертатися без заклинювання, а всі утримувальні деталі — перебувати на своїх місцях.

Після складання встановлюють відповідні шину й ланцюг, регулюють натяг і перевіряють подавання мастила. Ланцюг повинен вільно переміщуватися по шині вручну за відпущеного гальма та не рухатися на нормальному холостому ходу двигуна. Якщо точні параметри старого вінця невідомі або конструкція пилки відрізняється, добір і монтаж краще доручити фахівцеві з бензоінструменту.
