Барабан зчеплення під знімний вінець для бензопил STIHL 024/026, комплект ZUNA

Барабан зчеплення ZUNA для бензопил STIHL 024 і 026

Комплект призначений для ремонту приводу пиляльного ланцюга на бензопилах STIHL 024 і 026. Барабан установлюється в зоні зчеплення та приймає обертання після спрацьовування відцентрового механізму. Розміщений на ньому знімний ведучий вінець входить у зачеплення з хвостовиками ланцюга й приводить його в рух по шині. Таке виконання дає змогу обслуговувати привід без обов’язкової заміни всього барабана після кожного зношення вінця.

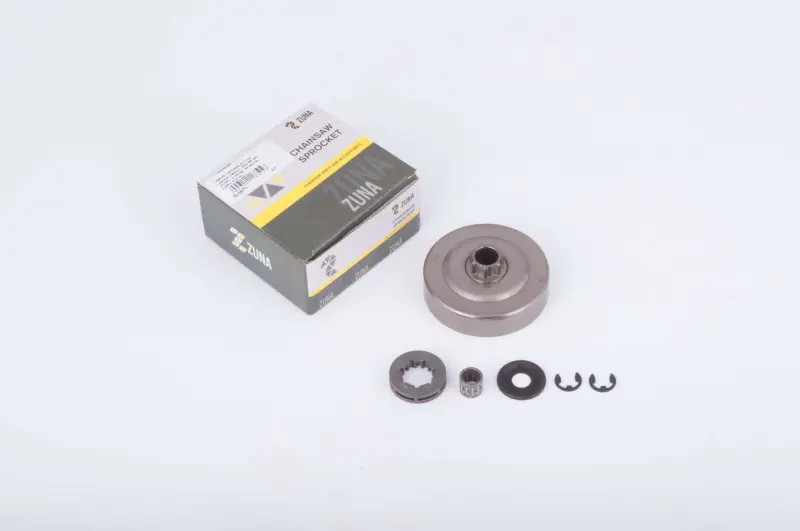

До набору входять барабан зчеплення, знімний ведучий вінець, голчастий сепаратор, шайба та стопор. Це основні сполучені деталі, які знімають під час обслуговування приводу ланцюга. Голчастий сепаратор розташовується між посадковою частиною барабана та хвостовиком колінчастого вала, а шайба зі стопором утримують складені деталі у штатному положенні. Комплект підходить для планової заміни зношеного барабана, переходу на конструкцію зі знімним вінцем або ремонту після виявлення пошкоджень посадки й фіксатора.

Особливості конструкції

• Знімний ведучий вінець можна замінити окремо, якщо барабан і його посадкова поверхня залишаються справними. Це спрощує подальше обслуговування приводу ланцюга.
• Набір сполучених деталей дає змогу одночасно перевірити й оновити барабан, вінець, сепаратор, шайбу та стопор, не залишаючи у з’єднанні явно зношені компоненти.
• Голчастий сепаратор забезпечує посадку барабана на хвостовику колінчастого вала та потребує очищення, огляду й відповідного змащення під час монтажу.

Що перевірити під час добору

Позначення 024 і 026 є головним орієнтиром сумісності, проте перед установленням потрібно зіставити комплект зі знятими деталями конкретної пилки. Перевірте форму та глибину барабана, діаметр посадки сепаратора, розташування приводу мастильного насоса, розміри шайби й тип стопора. Окремо порівняйте крок і кількість ведучих зубців вінця з використовуваними ланцюгом та шиною: ці параметри мають відповідати всій різальній гарнітурі. Не вибирайте вінець лише за зовнішнім діаметром — невідповідність кроку порушує правильне зачеплення з ведучими ланками ланцюга.

Заміна потрібна за наявності глибоких доріжок зношення на вінці, пошкодження шліцьової частини барабана, значного вироблення його внутрішньої поверхні, деформації шайби, ненадійної фіксації стопора або пошкодження голчастого сепаратора. Зношений вінець скорочує ресурс ланцюга, а пошкоджена посадка барабана може супроводжуватися стороннім шумом, нерівномірним обертанням і збільшеним люфтом. Під час розбирання варто оцінити стан усіх дотичних деталей, а також гальмівної стрічки та приводу мастильного насоса.

Установлення та обслуговування

Роботи виконують на повністю зупиненій пилці після зняття кришки ведучої зірочки, шини та ланцюга. Перед демонтажем барабана гальмо ланцюга переводять у відпущене положення. Посадкову частину колінчастого вала очищають, голчастий сепаратор оглядають і змащують призначеним для цього засобом. Далі встановлюють сепаратор, барабан, ведучий вінець, шайбу та стопор у послідовності, передбаченій конструкцією пилки.

На моделі 026 після встановлення барабан слід обережно провернути, щоб його привід увійшов у зачеплення з приводом мастильного насоса. Знімний вінець монтують робочою стороною у правильному напрямку згідно із сервісною схемою пилки. Після складання барабан має обертатися вільно, стопор — повністю розміщуватися у своїй канавці, а ланцюг — правильно лежати на вінці. До запуску перевірте роботу гальма ланцюга та надходження мастила на гарнітуру. Якщо модифікація пилки або будова раніше встановленого барабана відрізняються, добір і монтаж потрібно виконувати за технічною документацією конкретного екземпляра.
