Картер двигуна бензопили Goodluck GL 2400

Картер двигуна для бензопили Goodluck GL 2400

Корпусна деталь призначена для ремонту бензопили Goodluck GL 2400. Картер утворює нижню частину двигуна, є основою для розміщення колінчастого вала та його підшипників, а також з'єднується з циліндро-поршневою групою. Від стану посадкових поверхонь і місць кріплення залежить правильне взаємне положення деталей двигуна після складання.

У двотактному двигуні кривошипна камера бере участь у подачі паливоповітряної суміші. Тому картер має зберігати герметичність у місцях з'єднань і не мати тріщин або пошкоджених посадок. Підсмоктування повітря через корпус чи стик здатне порушити склад суміші та проявлятися нестабільними обертами, ускладненим запуском або неправильною реакцією двигуна на регулювання. Заміна корпусу потрібна не лише за помітного руйнування: підставою для ремонту також можуть бути деформовані поверхні, пошкоджені точки кріплення та зношені посадкові місця підшипників.

Що перевірити під час вибору

• Модель бензопили. Ця позиція заявлена для Goodluck GL 2400. Позначення моделі потрібно звірити з даними конкретної пили, адже деталі для зовні подібних серій можуть відрізнятися розташуванням отворів і посадок.
• Форму старого корпусу. Зіставте загальний контур, розміщення прорізів, точок кріплення, опор і різьбових ділянок. Збіг лише назви марки не підтверджує взаємозамінність.
• Положення суміжних деталей. Перевірте розташування циліндра, колінчастого вала, підшипників, ущільнень і зовнішніх компонентів відносно корпусу.
• Причину несправності. До складання потрібно переконатися, що колінвал і підшипники не пошкоджені, інакше новий картер не усуне джерело люфту, вібрації чи заклинювання.

Підготовка до встановлення

Заміна картера пов'язана з повним розбиранням двигуна. З корпусу знімають навісні деталі, циліндро-поршневу групу та колінчастий вал, після чого перевіряють усі суміжні компоненти. Посадкові поверхні мають бути очищені від забруднень і залишків старого ущільнення без пошкодження їхньої геометрії. Підшипники та ущільнення оглядають окремо: деталі з люфтом, слідами перегрівання, зношенням або втратою еластичності не варто повертати до зібраного двигуна.

Під час монтажу потрібно розташовувати колінчастий вал і підшипники без перекосу, рівномірно з'єднувати частини двигуна та застосовувати передбачені виробником пили способи ущільнення і затягування. Удари по посадкових місцях та примусове стягування деталей кріпленням можуть пошкодити корпус або створити внутрішнє напруження. Після складання перевіряють вільне обертання колінвала, правильність установлення зовнішніх компонентів і герметичність кривошипної камери. Така перевірка допомагає виявити негерметичне з'єднання до остаточного складання бензопили.

Конструктивні особливості

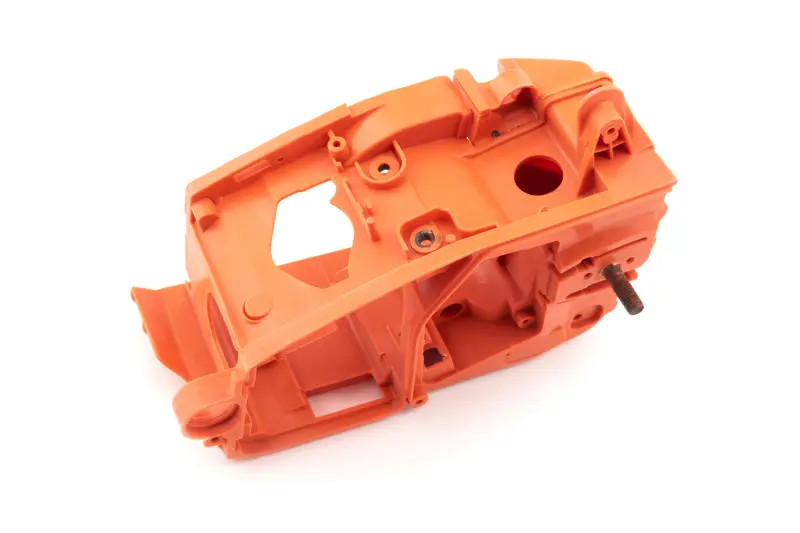

Картер виконаний як корпусна деталь помаранчевого кольору із системою технологічних прорізів, посадкових майданчиків і точок кріплення. Конфігурація розрахована на розміщення компонентів двигуна та приєднання сусідніх частин бензопили Goodluck GL 2400. Точні розміри, матеріал і склад постачання не слід визначати за зовнішньою подібністю: перед замовленням порівняйте геометрію корпусу зі знятою деталлю. Якщо двигун раніше розбирали або пила має невідому модифікацію, добір краще виконувати за сукупністю ознак, а встановлення доручити фахівцеві з ремонту бензоінструменту.
