Поршень мотокоси 4T 139F/GX35 Ø39 FORESTER

Поршень мотокоси 4T 139F/GX35 Ø39 FORESTER

Призначений для ремонту циліндро-поршневої групи чотиритактних двигунів 139F і Honda GX35, які застосовуються в мотокосах та тримерах. Номінальний діаметр поршня — 39 мм. Для двигуна GX35 цей розмір відповідає діаметру циліндра: за технічними даними Honda розмірність циліндра та ходу поршня становить 39 × 30 мм. Деталь підходить для випадків, коли зношений поршень, кільця або їхні канавки вже не дають змоги відновити нормальну роботу двигуна звичайним обслуговуванням.

Призначення та склад комплекту

Під час роботи двигуна поршень рухається всередині циліндра, бере участь у стисканні паливоповітряної суміші та передає зусилля через поршневий палець на шатун і колінчастий вал. Поршневі кільця ущільнюють проміжок між поршнем і стінкою циліндра, а складене оливознімне кільце регулює кількість мастила на поверхні циліндра. Стан цих деталей пов’язаний із компресією, запуском, стабільністю роботи та витратою мастила.

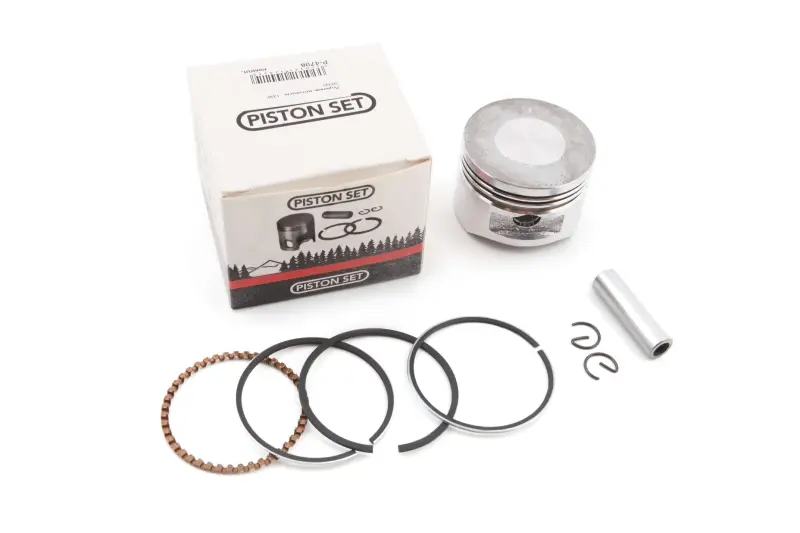

Комплект містить основні деталі, потрібні для встановлення поршня: сам поршень, набір компресійних та оливознімних кілець, поршневий палець і два стопорні кільця. Такий склад дає змогу одночасно замінити сполучені деталі, не залишаючи в новій збірці кільця або фіксатори пальця, що вже працювали. Циліндр, шатун та інші частини двигуна до цього набору не входять.

• Тип двигуна: чотиритактний.
• Моделі: 139F і Honda GX35.
• Діаметр: 39 мм.
• Призначення: циліндро-поршнева група мотокоси або тримера.
• Склад: поршень, комплект поршневих кілець, палець і два стопорні кільця.

Як перевірити відповідність

Перед замовленням потрібно зіставити модель установленого двигуна, діаметр циліндра та конструкцію демонтованого поршня. Позначення 139F і GX35 стосуються певного типу двигуна, однак у техніки різних років випуску та виробників можуть траплятися конструктивні зміни. Крім діаметра 39 мм, під час добору порівнюють загальну висоту поршня, розташування пальця, діаметр і довжину пальця, форму днища, кількість та розміщення канавок, а також профіль кілець. Ці параметри мають відповідати старій деталі й циліндру конкретного двигуна.

Лише зовнішній діаметр не визначає повну взаємозамінність. Якщо двигун уже ремонтували, слід переконатися, що циліндр не розточували під інший розмір. Циліндр перевіряють на задири, помітне вироблення, овальність і відхилення розміру. Встановлення нового поршня в пошкоджений або надмірно зношений циліндр не усуває причину втрати компресії та може спричинити швидке зношення нового комплекту.

Рекомендації зі встановлення

Монтаж потребує розбирання двигуна й точного дотримання сервісної процедури. Перед складанням очищують внутрішню частину картера та циліндр від забруднень, перевіряють стан шатуна і посадки пальця. Кільця встановлюють у призначені для них канавки без надмірного розтягування. Верхнє та друге компресійні кільця не можна міняти місцями. Для GX35 інструкція Honda передбачає розведення замків кілець на 120° і забороняє розташовувати їх на лінії поршневого пальця; кінці бічних пластин оливознімного кільця мають бути рознесені щонайменше на 10 мм.

Поршень установлюють у правильному напрямку відносно карбюратора згідно з настановою для двигуна. Після монтажу перевіряють вільний рух кілець у канавках, надійну посадку обох стопорних кілець і плавність переміщення кривошипно-шатунного механізму. Не можна допускати потрапляння бруду до циліндра, перекосу кілець або неповної фіксації пальця. Роботу із заміни краще доручити майстру, якщо немає вимірювального інструмента та досвіду складання чотиритактних малолітражних двигунів.

Комплект обирають для відновлення двигуна після підтвердженого зношення поршня чи кілець, появи задирів, пошкодження канавок або розбирання циліндро-поршневої групи. Перевірка циліндра та порівняння розмірів із демонтованою деталлю перед установленням допомагають визначити, чи достатньо замінити поршневий комплект, чи двигун потребує повнішого ремонту.
