Циліндро-поршнева група Yamaha YBR125 Ø54 OHC X-STG

ЦПГ X-STG для Yamaha YBR125 із діаметром циліндра 54 мм

Комплект призначений для ремонту верхньої частини одноциліндрового чотиритактного двигуна Yamaha YBR125 об’ємом 125 см³. Циліндр, поршень і кільця разом утворюють камеру, у якій стискається паливоповітряна суміш, а рух поршня передається шатуну через поршневий палець. Справний стан цих деталей потрібний для належної компресії, упевненого запуску двигуна та стабільної роботи мотоцикла під навантаженням.

Циліндр має діаметр 54 мм і виконання для двигуна OHC. Діаметр поршневого пальця становить 15 мм. Це основні параметри підбору: однакове позначення моделі мотоцикла саме по собі не виключає відмінностей між роками випуску, ринками та модифікаціями двигуна. Перед установленням потрібно звірити діаметр циліндра й пальця, конфігурацію поршня, розташування кріпильних отворів, каналів і посадкових поверхонь із демонтованими деталями.

Склад і призначення деталей

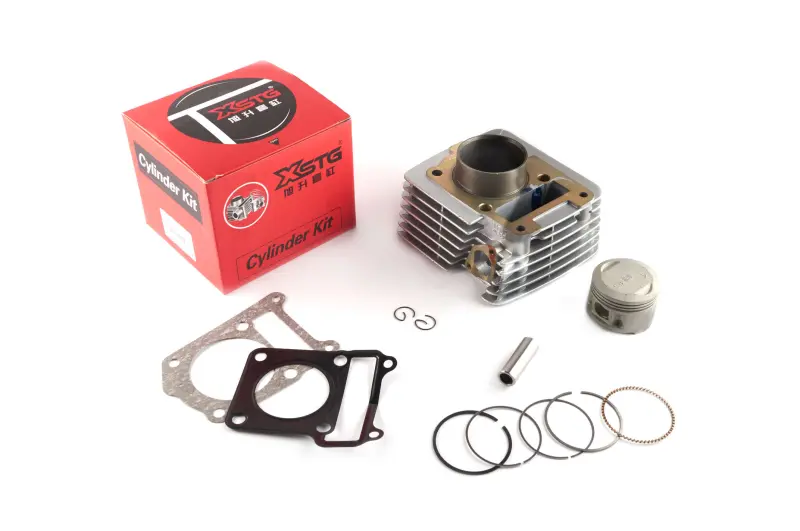

Набір об’єднує циліндр із зовнішніми ребрами охолодження, поршень, комплект поршневих кілець, поршневий палець, два стопорні кільця та дві прокладки. Такий склад дає змогу одночасно замінити основні сполучені деталі циліндро-поршневої групи, не добираючи поршень і кільця окремо від циліндра. Прокладки призначені для відповідних з’єднань під час складання, проте перед монтажем їхні контури й отвори також потрібно зіставити з двигуном.

• Циліндр Ø54 мм: утворює робочу поверхню для руху поршня; зовнішнє оребрення бере участь у відведенні тепла в двигуні з повітряним охолодженням.
• Поршень і кільця: працюють разом для ущільнення простору над поршнем та контролю моторної оливи на стінці циліндра.
• Палець Ø15 мм і стопорні кільця: з’єднують поршень із шатуном та фіксують палець від осьового зміщення.
• Прокладки: використовуються під час зворотного складання сполучених частин верхньої зони двигуна.

Коли потрібна заміна ЦПГ

Перевірка циліндро-поршневої групи актуальна при зниженні компресії, ускладненому запуску, падінні тяги, підвищеній витраті оливи, димності або сторонньому механічному шумі. Такі прояви не завжди спричинені однією деталлю, тому перед ремонтом виконують діагностику. Підставою для заміни є підтверджене зношення робочої поверхні циліндра, пошкодження поршня, зношення канавок чи кілець, задири та інші дефекти, через які двигун неможливо скласти з нормативними проміжками.

Підбір та встановлення

До замовлення необхідно визначити фактичну модифікацію двигуна й переконатися, що раніше на ньому не застосовували поршневу іншого розміру. Для правильного порівняння враховують номінальний діаметр 54 мм, палець 15 мм, тип газорозподільного механізму OHC, форму поршня та геометрію циліндра. Якщо старий мотор уже ремонтували, розмір установленої деталі варто визначити вимірюванням, адже позначення мотоцикла не розкриває історію попереднього обслуговування.

Монтаж ЦПГ потребує перевірки стану головки циліндра, шатуна та посадкових площин. Перед складанням очищають сполучені поверхні, контролюють теплові й монтажні проміжки, правильно орієнтують поршень і кільця, надійно встановлюють фіксатори пальця та виставляють фази газорозподілу. Кільця не можна перекручувати чи надмірно розтискати, а циліндр не слід насаджувати із силою за неправильного положення замків. Роботу потрібно виконувати за сервісними даними конкретної версії Yamaha YBR125. Після складання перевіряють вільне обертання двигуна вручну, герметичність з’єднань і подавання мастила. Комплект X-STG підходить для планового відновлення двигуна або ремонту після підтвердженого зношення ЦПГ, коли його розміри та конфігурація повністю відповідають установленому мотору.
