Проводка та роз’єми для скутерів

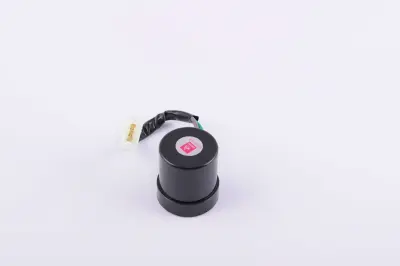

Проводка та роз’єми потрібні для заміни елементів електричних кіл скутера й під’єднання обладнання до штатної проводки. Серед показових деталей є джгути проводки, замки запалювання, реле заряджання та поворотів, статори генератора, патрони фари й електроклапани карбюратора. Ці вироби належать до різних вузлів, тому добирати їх лише за загальним призначенням не варто.

Насамперед потрібно звірити марку, модель і позначення техніки: у назвах зазначені Honda DIO та LEAD, Yamaha JOG, Suzuki LETS, а також скутери з двигунами 4T GY6. Далі важливо перевірити кількість дротів і їх розподіл між роз’ємами. Наприклад, реле заряджання для GY6 125/150 мають варіанти на 4, 5, 6, 7 або 8 дротів, а для частини виконань наведено групування контактів 3+2, 3+3, 4+3 та 5+3.

Під час вибору замка запалювання враховують виконання — окремий замок чи комплект, кількість дротів і спосіб кріплення. Для статора генератора слід зіставити модель скутера, кількість котушок і дротів, а також виконання датчика Холла. У патрона фари перевіряють число контактів і дротів. Збіг моделі без відповідності підключення та конструкції деталі не є достатньою підставою для вибору.
