Статор генератора Yamaha JOG 50, 6+1 котушок, 6 проводів, ZUNA

Статор генератора Yamaha JOG 50 ZUNA

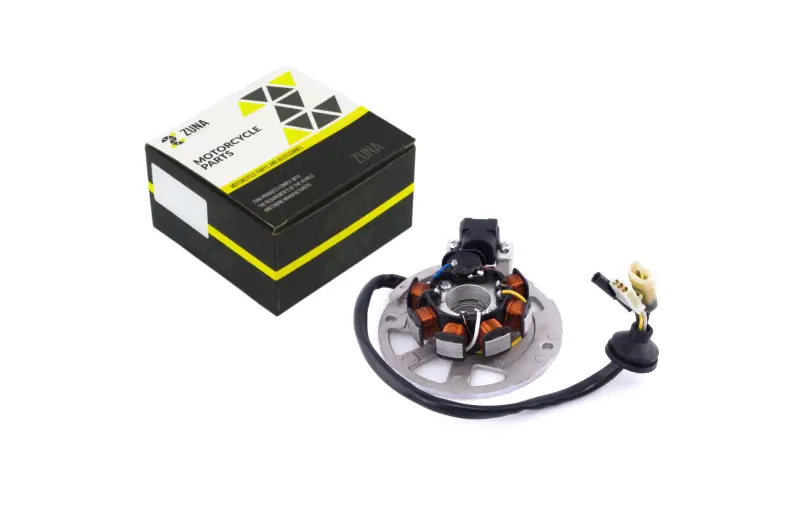

Статор ZUNA призначений для ремонту генератора скутера Yamaha JOG 50. Він установлюється в системі генератора, працює разом з іншими елементами магнето та бере участь у роботі електричних кіл двигуна. Така заміна потрібна, якщо діагностика знятого вузла виявила пошкодження обмотки чи ізоляції, несправність проводки, обрив кола або сліди перегріву.

Основні параметри цієї версії — 6+1 котушок і шість проводів. Конфігурація 6+1 означає, що статор має загалом сім котушок. Ці характеристики обов’язково потрібно враховувати під час підбору, адже на Yamaha JOG можуть установлюватися статори з іншою кількістю котушок і вивідних проводів. Самого збігу моделі скутера недостатньо: перед купівлею нову деталь слід порівняти зі статором, знятим саме з техніки, яку ремонтують.

Як правильно підібрати статор

Спочатку порівняйте кількість котушок і проводів. Для цієї деталі знятий вузол повинен мати конфігурацію 6+1 та шість проводів. Після цього зіставте розташування кріпильних отворів на основі, форму роз’ємів і кількість контактів. Окремо перевірте відповідність проводки на скутері. Усі ці ознаки мають збігатися, щоб статор можна було встановити й під’єднати до штатної електричної системи без перероблення проводів.

Особлива уважність потрібна, якщо генератор, проводку або окремі елементи системи запалювання на скутері вже замінювали. Після попереднього ремонту фактична комплектація техніки може відрізнятися, тому під час вибору варто орієнтуватися на параметри встановленого та знятого вузла. Послідовне порівняння котушок, проводів, кріплень і роз’ємів дає змогу визначити, чи підходить ця версія для запланованого ремонту.

Коли потрібна заміна

Рішення про заміну приймають після перевірки електричної частини скутера. Огляньте обмотки, ізоляцію, вивідні проводи, роз’єми та місця з’єднань. Підставою для встановлення нового статора можуть бути виявлений обрив кола, пошкодження ізоляції, несправність проводки або помітні сліди перегріву. Така перевірка допомагає визначити стан вузла до початку монтажу нової деталі.

Перед установленням огляньте роз’єми штатної проводки та контакти. Вони мають бути чистими й надійно з’єднуватися. Водночас переконайтеся, що проводка скутера відповідає шести вивідним проводам статора, а форма роз’ємів і кількість контактів збігаються. Якщо з’єднання забруднені, пошкоджені або не відповідають одне одному, це потрібно врахувати до остаточного складання.

Установлення та перевірка

Установіть статор у систему генератора, правильно розташувавши основу та кріпильні отвори. Джгут проводів акуратно прокладіть штатним маршрутом. Під час складання простежте, щоб кабель не був затиснутий кришкою генератора та не торкався рухомих деталей. Під’єднуйте роз’єми без перероблення проводів лише за умови повного збігу їхньої форми, контактів і штатної проводки.

Після складання ще раз перевірте з’єднання та роботу електричної частини скутера. Статор ZUNA підходить для ремонту Yamaha JOG 50 за умови, що знята деталь має сім котушок у конфігурації 6+1, шість проводів, відповідні кріплення та сумісні роз’єми. Повний збіг цих ознак є основним критерієм правильного вибору й коректного встановлення.
