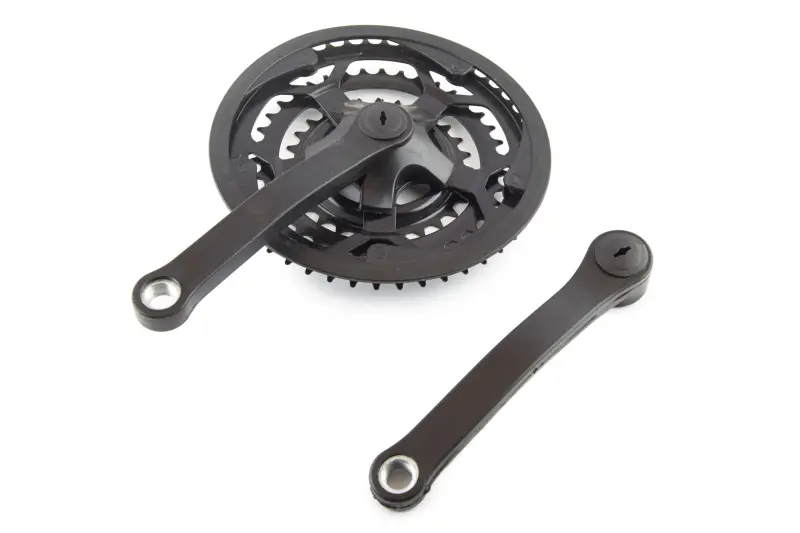

Система шатунів YAT 28/38/48T, 170 мм, під квадрат, із захистом

Система шатунів YAT 28/38/48T під квадрат

Потрійна велосипедна система поєднує передні зірки на 28, 38 і 48 зубців, правий та лівий шатуни завдовжки 170 мм, а також захисний диск із боку великої зірки. Вона приймає зусилля від педалей і через ланцюг передає його на задню частину трансмісії. Три зірки дають змогу використовувати різні передавальні співвідношення: менша розрахована на режими, у яких педалі потрібно обертати легше, середня підходить для основної частини поїздки, а велика допомагає вибирати вищу передачу на рівній дорозі та спусках.

Посадка шатунів виконана під вал каретки типу «квадрат». Цей параметр є принциповим під час заміни: система призначена саме для відповідного чотиригранного з’єднання та не встановлюється на каретки з інтегрованою віссю, шліцьовою чи іншою посадкою. Обидва шатуни мають однакову довжину 170 мм, тому зберігаються симетричне положення педалей і звична геометрія обертання. Чорне виконання поєднується з більшістю рам і компонентів велосипедної трансмісії.

Конструкція та практичне призначення

• Три передні зірки 28/38/48T: забезпечують вибір між легкими, проміжними та швидкіснішими режимами педалювання за справної й правильно налаштованої трансмісії.
• Шатуни завдовжки 170 мм: дають змогу замінити пару з такою самою довжиною без зміни радіуса руху педалей.
• Кріплення під квадрат: відповідає поширеній розбірній схемі з окремою кареткою та спрощує підбір для велосипеда, вже обладнаного сумісним валом.
• Зовнішній захисний диск: частково закриває велику зірку із зовнішнього боку та зменшує ймовірність випадкового контакту одягу з її зубцями.

Що перевірити перед вибором

Для сумісності недостатньо зіставити лише кількість зубців. Спочатку перевірте тип каретки: кінець вала повинен мати посадку під квадрат. Потім порівняйте довжину попередніх шатунів із розміром 170 мм і переконайтеся, що велосипед розрахований на потрійну передню систему. Передній перемикач має працювати з трьома зірками та охоплювати діапазон до 48T, а манетка — мати відповідну кількість положень. Також потрібно врахувати застосований ланцюг, задню касету або тріскачку та загальну швидкісну конфігурацію велосипеда.

Окремої уваги потребують довжина вала каретки та положення зірок відносно рами. Ці параметри визначають лінію ланцюга, відстань до нижнього пера й можливість точно налаштувати передній перемикач. Навіть за однакового квадратного з’єднання каретки можуть відрізнятися довжиною осі, тому перед придбанням доцільно виміряти попередню установку або підібрати каретку відповідно до вимог конкретної рами й трансмісії. Потрібно заздалегідь перевірити й різьбу використовуваних педалей: наявність посадкових отворів у шатунах сама по собі не підтверджує розмір різьби.

Встановлення та налаштування

Перед монтажем оглядають квадратні поверхні вала та посадкові отвори шатунів: вони не повинні мати деформацій, вираженого зношення або пошкоджень. Правий шатун із зірками та лівий шатун установлюють чітко навпроти один одного. Кріплення затягують відповідним інструментом із дотриманням вимог каретки та кріпильних деталей. Після встановлення перевіряють вільне обертання, проміжок між системою і рамою, відсутність бокового торкання, положення ланцюга та перемикання на кожній із трьох зірок.

Така система підходить для ремонту велосипеда, на якому вже використовуються шатуни 170 мм, квадратна посадка та потрійний набір зірок із конфігурацією 28/38/48T або сумісна з ним трансмісія. Точне зіставлення основних параметрів до монтажу допомагає зберегти правильну лінію ланцюга, діапазон передач і нормальну роботу переднього перемикача.
