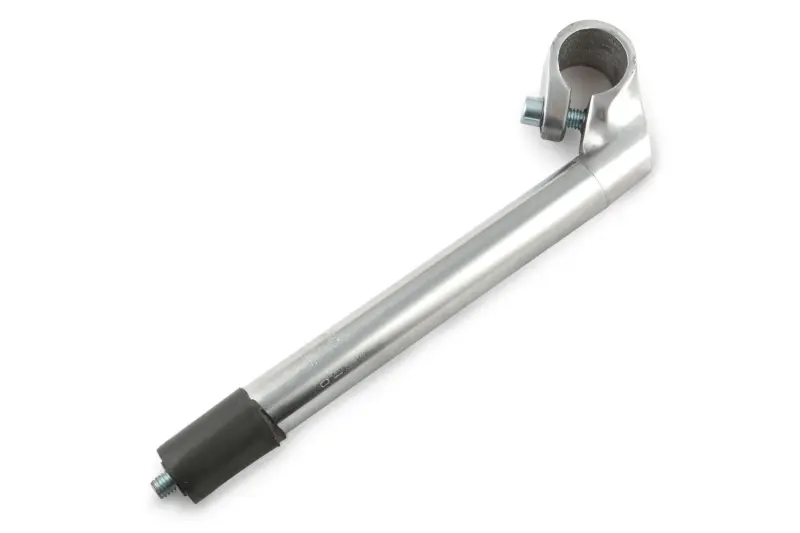

Різьбовий винос керма YKX 200×22 мм, хромований, кутовий

Різьбовий винос керма YKX 200×22 мм

Винос призначений для велосипеда з різьбовою рульовою системою та з’єднує кермо зі штоком вилки. Його стрижень установлюється всередину рульової труби, а нижній розпірний механізм фіксує деталь після затягування центрального болта. Кутова форма визначає положення місця кріплення керма відносно осі вилки, тому модель підходить для ремонту або заміни штатного виносу зі співставною геометрією.

Заявлені параметри моделі — довжина 200 мм і діаметр 22 мм. Хромоване виконання поєднується зі сріблястими деталями велосипеда, а класична конструкція розрахована саме на різьбовий варіант рульової системи. Це не безрізьбовий винос, який охоплює шток вилки зовні: тут довга циліндрична частина входить усередину штока та закріплюється розпірною деталлю.

Що перевірити під час підбору

• Тип рульової системи. На велосипеді має використовуватися різьбова рульова колонка, що допускає встановлення внутрішнього стрижневого виносу.
• Посадковий діаметр. Для цієї моделі вказано розмір D 22 мм. Вимірювати потрібно ту частину старого виносу, яка входить усередину штока вилки. Номінали 22 і 22,2 мм не можна автоматично вважати однаковими без перевірки фактичних розмірів з’єднуваних деталей.
• Довжина та положення керма. Параметр L 200 мм потрібно зіставити зі старою деталлю та бажаною висотою встановлення. Кутова форма також впливає на підсумкове розташування керма й посадку велосипедиста.
• Діаметр керма в центрі. Розмір місця кріплення самого керма у вихідних характеристиках не зазначений, тому його слід виміряти окремо. Діаметр стрижня виносу та діаметр центральної частини керма — різні параметри.
• Спосіб установлення керма. Модель має щілинний затискач з одним стяжним болтом, а не знімну передню кришку. Для монтажу кермо проводять крізь затискач; залежно від його форми може знадобитися зняти грипсу, гальмівну ручку або інший компонент з одного боку.

Установлення та регулювання

Перед монтажем перевіряють стан внутрішньої поверхні штока вилки, розпірної деталі, кріплення та ділянки затиску керма. Стрижень вводять на допустиму глибину, виставляють потрібне положення та попередньо фіксують. Потім вирівнюють кермо відносно переднього колеса, центрують його в затискачі й установлюють зручний кут. Кріплення затягують із зусиллям, передбаченим виробником велосипеда або компонентів; надмірне затягування так само небажане, як і слабка фіксація.

Якщо новий винос помітно змінює висоту або нахил керма, до завершення складання перевіряють довжину гальмівних і перемикальних тросів чи гідроліній. Під час повного повороту керма в обидва боки вони не повинні натягуватися, перегинатися або обмежувати рух вилки. Після складання слід переконатися, що винос не провертається відносно переднього колеса, кермо не зміщується в затискачі, а рульова колонка обертається вільно.

Коли потрібна заміна

Установлення нового виносу актуальне за наявності тріщин, вираженої деформації, пошкодження болта або розпірного механізму, зірваної різьби та затискача, який уже не утримує кермо. Люфт спочатку потрібно локалізувати: його причиною може бути не лише винос, а й рульова колонка або з’єднання керма із затискачем. Якщо стара деталь закисла всередині штока чи має пошкодження, демонтаж краще виконувати без ударного навантаження на вилку та раму.

Перед замовленням зіставте тип кріплення, посадковий діаметр, довжину, кутову геометрію та розмір центральної частини керма. Такий набір перевірок дає змогу вибрати YKX 200×22 мм для відповідної різьбової рульової системи й зберегти звичне положення органів керування після ремонту.
