Кришка заднього гальмівного барабана Delta з колодками SUNY

Кришка заднього гальмівного барабана Delta з колодками SUNY

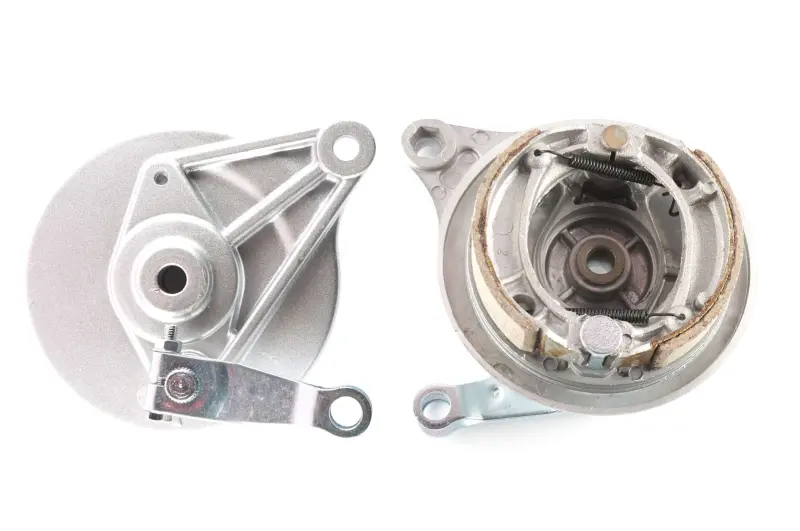

Підготовлена до встановлення частина заднього барабанного гальма для мопедів Delta. На опорній кришці вже розміщені дві гальмівні колодки, стяжні пружини та механізм їх розведення із зовнішнім приводним важелем. Така конфігурація зручна під час ремонту, коли потрібно замінити не лише зношені фрикційні деталі, а й основу з установленими на ній компонентами.

Призначення та принцип роботи

Кришка закриває гальмівний барабан з боку осі та слугує основою для колодок і приводу. Після натискання на педаль заднього гальма зусилля через тягу передається зовнішньому важелю. Внутрішній розтискний механізм розводить колодки, їхні накладки притискаються до внутрішньої поверхні барабана, і заднє колесо сповільнюється. Коли педаль відпускають, стяжні пружини повертають колодки у початкове положення.

Деталь призначена для заднього колеса, тому її не слід підбирати замість зовні подібної передньої кришки. Передній і задній механізми можуть відрізнятися посадкою на вісь, розташуванням упора, формою корпусу та конфігурацією приводу. Під час ремонту потрібно враховувати призначення деталі й геометрію демонтованої кришки, а не лише подібність загального контуру.

Конструкція та практична користь

• Колодки встановлені на кришці: під час заміни не потрібно переносити старі фрикційні деталі на нову основу.
• Стяжні пружини з’єднують колодки: механізм підготовлений до штатного повернення колодок після відпускання педалі.
• Зовнішній приводний важіль з’єднаний із розтискним механізмом: залишається правильно приєднати та відрегулювати тягу заднього гальма.
• Ребриста зовнішня частина корпусу: надає кришці жорсткості між центральною посадкою та опорними точками.

Як перевірити сумісність

Кришка заявлена для мопедів Delta; у товарних каталогах застосування також позначене як Delta (Viper). Різні модифікації техніки можуть мати відмінності гальмівних механізмів, тому назва моделі не замінює перевірку посадки. До придбання порівняйте зовнішній діаметр кришки й колодок, діаметр центрального отвору під вісь, глибину входження в барабан і розташування опорного виступу.

Окремо зіставте напрямок і довжину зовнішнього важеля, місце приєднання гальмівної тяги, положення пружини педального приводу та відстань між функціональними точками. Кришка має вільно входити в барабан без перекосу, а накладки колодок — відповідати його внутрішній контактній поверхні. Якщо стара деталь збереглася, зручніше порівнювати нову кришку безпосередньо з нею та з маточиною заднього колеса.

Встановлення та регулювання

Перед монтажем очистьте внутрішню поверхню барабана від пилу й забруднень, перевірте її стан, а також огляньте вісь, тягу, регулювальну гайку та поворотну пружину приводу. Фрикційні поверхні колодок і барабана мають залишатися чистими. Після розміщення кришки в колесі потрібно приєднати тягу, виставити вільний хід педалі та переконатися, що після відпускання гальма колесо обертається без постійного торкання колодок.

Після складання спочатку перевірте дію механізму на нерухомому мопеді, а потім виконайте контрольне гальмування на невеликій швидкості. Якщо педаль має надмірний хід, важіль повертається не повністю або колесо підклинює, регулювання та правильність складання потрібно перевірити повторно. Кришка SUNY з установленими колодками підходить для планового ремонту заднього барабанного гальма та відновлення узгодженої роботи його механічних компонентів.
