Ножна педаль JHL призначена для керування заднім гальмом мопеда сімейства Active. Вигнутий важіль передає зусилля від ноги водія до механічного приводу гальма, тому справність його посадки та з’єднань безпосередньо впливає на точність керування уповільненням. Деталь обирають для заміни штатної педалі після деформації, пошкодження, появи надмірного люфту або зношення місця встановлення.

Призначення та конструкція

Педаль установлюється в нижній правій частині мопеда й працює разом із віссю, гальмівною тягою або іншим передбаченим виробником механічним приводом. Під час натискання важіль повертається на своїй посадці та приводить у дію заднє гальмо. Після відпускання механізм має вільно повертатися у вихідне положення, не заклинювати й не утримувати гальмо увімкненим.

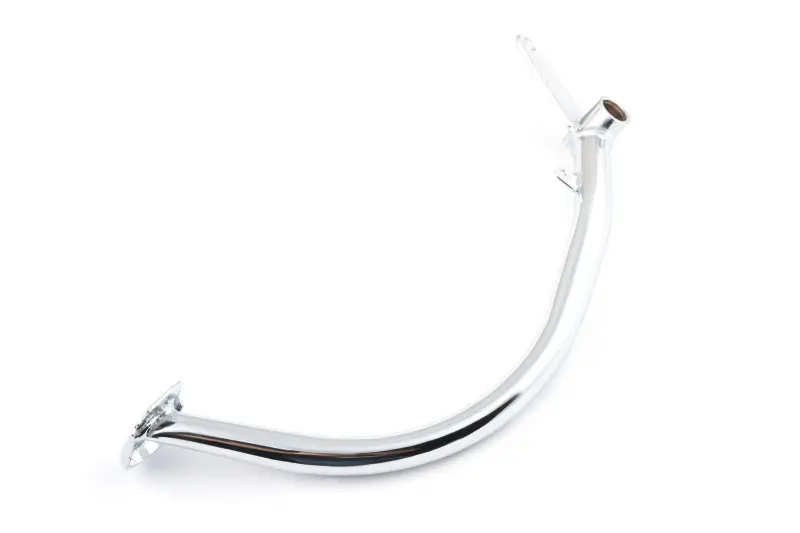

Конструкція містить довгий вигнутий важіль, опорну частину під ногу, циліндричну посадкову частину та точки приєднання суміжних деталей. Така форма дає змогу розташувати опору біля правої підніжки й передати рух до приводу заднього гальма. Поверхня деталі має світле блискуче покриття. Перед монтажем варто оглянути його стан і переконатися, що важіль не був пошкоджений під час зберігання або перевезення.

Сумісність і підбір

Ця версія розрахована насамперед на китайські чотиритактні мопеди компонування Active. У переліках сумісності для неї зазначені Viper Active і Viper Sport 125, окремі моделі Kinlon JL110, Loncin LX110, Musstang MT110Q і MT125Q, а також Spark SP110C і SP125C. Інші товарні позиції цієї деталі JHL відносять її до сімейств Active та Wave. У межах однієї серії техніка може відрізнятися роком випуску, рамою, положенням осі та виконанням гальмівного приводу, тому назва моделі не замінює перевірки геометрії.

Для впевненого підбору порівняйте нову та демонтовану педалі за кількома ознаками:

• загальним вигином важеля та його положенням відносно правої підніжки;
• діаметром, шириною і способом фіксації посадкової частини на осі;
• розташуванням точки з’єднання з гальмівною тягою або важільним приводом;
• формою та напрямком майданчика, на який натискає нога;
• наявністю і положенням упорів, пружинних кріплень та інших суміжних деталей.

Якщо стара педаль сильно зігнута, орієнтуватися лише на її теперішню форму не можна. Додатково перевірте положення осі на рамі, вільний простір біля підніжки та напрямок тяги. Педаль не повинна торкатися рами, двигуна, вихлопної системи чи інших деталей упродовж усього ходу.

Установлення та перевірка після заміни

Перед установленням очищають і оглядають вісь, кріплення та деталі приводу. Розбита посадка, зігнута тяга, пошкоджена поворотна пружина або зношені з’єднання можуть залишити люфт навіть із новою педаллю. Кріплення виконують штатним способом конкретного мопеда, не змінюючи форму важеля та не розточуючи посадковий отвір для примусової підгонки.

Після складання перевіряють вільне переміщення педалі, повернення у вихідне положення та роботу стоп-сигналу, якщо його вимикач пов’язаний із цим механізмом. Гальмівна педаль повинна мати вільний хід, визначений настановою до конкретної моделі: його відсутність може спричинити постійне пригальмовування колеса, а надмірне значення збільшує затримку спрацьовування. Регулювання виконують на приводі передбаченим виробником способом.

До звичайної експлуатації слід кілька разів натиснути педаль на нерухомому мопеді, переконатися у відсутності заїдань і перевірити дію заднього гальма на малій швидкості в безпечному місці. Педаль Active JHL доречна для ремонту, коли потрібно відновити штатне ножне керування заднім гальмом зі збереженням правильного положення ноги та повного ходу механізму.
