Прокладка поплавкової камери карбюратора Yamaha JOG 50 AS

Прокладка поплавкової камери карбюратора Yamaha JOG 50 AS

Прокладка призначена для герметизації стику між корпусом карбюратора та його нижньою поплавковою камерою на скутері Yamaha JOG 50. У цій камері міститься запас пального, рівень якого підтримують поплавок і голчастий клапан. Щільне прилягання по всьому периметру з’єднання допомагає утримувати бензин усередині карбюратора та зберігати зовнішній шов сухим після складання.

Деталь використовують під час обслуговування або розбирання карбюратора, якщо попереднє ущільнення пошкоджене, зношене чи втратило правильну форму. Підставою для перевірки можуть бути вологий стик піддона, запах бензину, сліди підтікання або виявлені після розбирання тріщини й надриви. Прокладка не регулює склад суміші та не замінює ремонт поплавка, голчастого клапана або зливного гвинта: її призначенням є герметизація рознімного з’єднання.

Конструкція та призначення

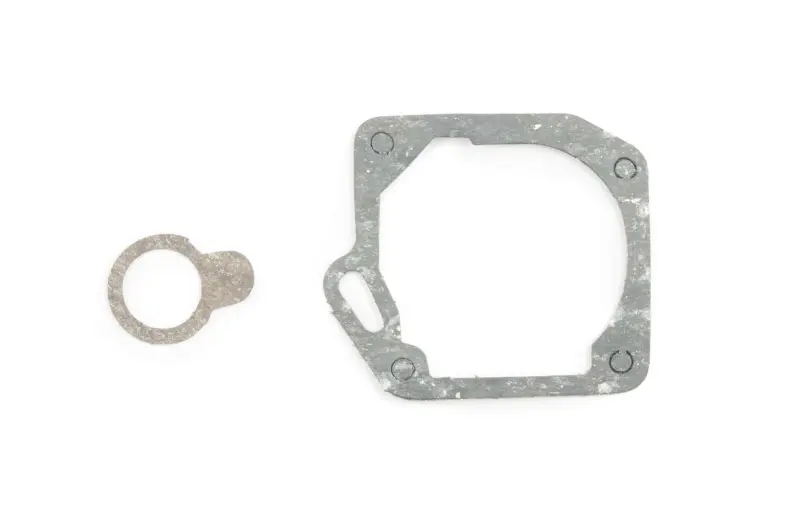

Основна прокладка повторює складний контур нижньої частини карбюратора. Вона має велике центральне вікно, чотири круглі кріпильні отвори та окремий видовжений прохід у бічній частині. Конструкція також включає невелику кільцеву прокладку з виступом. Таке виконання потребує точного суміщення всіх отворів і каналів: зміщений край не повинен заходити всередину камери, заважати вільному руху поплавка або перекривати передбачені проходи.

Ціле ущільнення особливо потрібне після очищення карбюратора, ревізії жиклерів, перевірки поплавка чи голчастого клапана. Під час зняття піддона стара деталь може прилипнути до поверхні, розшаруватися або порватися. Повторне складання з пошкодженою прокладкою здатне залишити негерметичну ділянку, тому перед монтажем оцінюють увесь контур, а не лише місце помітного дефекту.

Як перевірити сумісність

Прокладка заявлена для Yamaha JOG 50, проте назва сімейства скутерів не замінює перевірку конкретного карбюратора. У різних поколінь техніки, модифікацій двигуна та раніше встановлених карбюраторів форма піддона може відрізнятися. Перед вибором зіставте стару деталь і посадкову площину за зовнішнім контуром, розташуванням чотирьох кріпильних отворів, формою великого вікна, бічним видовженим отвором і конфігурацією малої кільцевої прокладки.

• Модель застосування: Yamaha JOG 50.
• Місце встановлення: з’єднання поплавкової камери з корпусом карбюратора.
• Підстави для заміни: тріщини, розриви, зношення, деформація або сліди просочування пального по стику.
• Головний критерій підбору: повний збіг геометрії з посадковою площиною встановленого карбюратора.

Рекомендації зі встановлення

Перед розбиранням перекрийте надходження пального та злийте бензин із поплавкової камери через передбачений злив. Знятий піддон відокремлюйте без перекосу, щоб не пошкодити його край і деталі поплавкового механізму. Залишки попереднього ущільнення прибирають з обох сполучуваних поверхонь; площини мають бути чистими, рівними та без частинок, які можуть утворити зазор.

Нову прокладку укладають по контуру без розтягування, складок і заломів, після чого ще раз перевіряють збіг отворів. Піддон установлюють рівно, а кріплення затягують рівномірно із зусиллям, передбаченим для конкретної версії карбюратора. Після складання подавання пального відновлюють і контролюють увесь периметр з’єднання. Якщо бензин і надалі з’являється зовні, додатково перевіряють стан голчастого клапана, поплавка, зливного гвинта та переливного каналу — несправності цих деталей неможливо усунути лише прокладкою.

Ця позиція підходить для локального обслуговування карбюратора Yamaha JOG 50, коли потрібно відновити ущільнення поплавкової камери без заміни карбюратора в зборі. Точне порівняння форми до початку ремонту допомагає уникнути повторного розбирання та відразу правильно сумістити всі проходи й точки кріплення.
