Манжета ручного насоса KL

Манжета ручного насоса KL

Манжета KL призначена для ремонту поршневої частини ручного насоса. Вона встановлюється всередині циліндра та під час переміщення поршня контактує з його стінками, допомагаючи створювати потрібне ущільнення для нагнітання повітря. Така деталь потрібна, коли справний зовні насос втрачає продуктивність: руків’я рухається надто легко, тиск набирається повільніше, а для накачування доводиться виконувати помітно більше ходів.

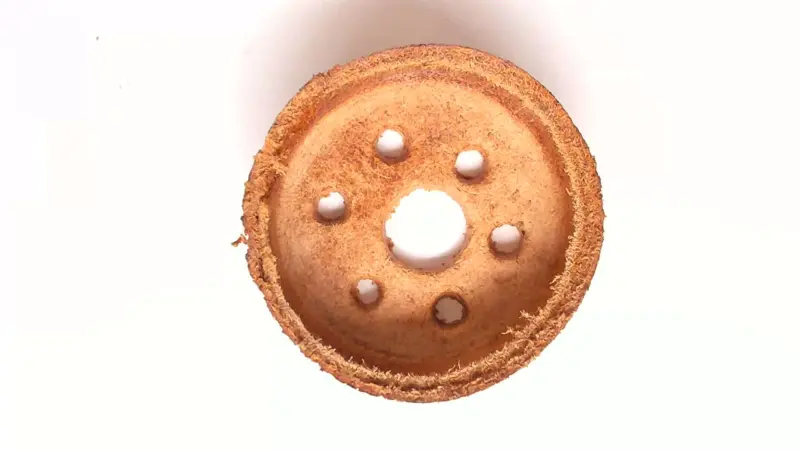

Деталь має чашоподібний профіль, центральний отвір і кілька отворів навколо нього. Така конфігурація визначає положення манжети на поршні та її сполучення з кріпильними й прилеглими деталями конкретного насоса. Манжета продається окремо та розрахована саме на обслуговування ручного насоса, тому її не слід плутати з наконечником шланга, ущільненням клапана або звичайним пласким кільцем.

Як манжета бере участь у роботі насоса

Під час руху руків’я поршень проходить уздовж циліндра. Край чашоподібної манжети прилягає до внутрішньої поверхні корпусу та обмежує зворотне проходження повітря через проміжок між поршнем і стінкою. Завдяки цьому переміщення поршня створює спрямований потік, який далі проходить через клапан і шланг. Якщо край втратив форму, пошкоджений або прилягає нерівномірно, частина повітря повертається через утворений проміжок, а ефективність кожного ходу зменшується.

Стан манжети особливо помітний під навантаженням. Насос може рухатися без заклинювання, але створювати слабкий потік або припиняти набирати тиск після кількох ходів. Під час діагностики потрібно враховувати й інші можливі причини: негерметичність шланга, наконечника, різьбових з’єднань або клапанів. Заміна манжети доцільна після розбирання та виявлення зношення саме в поршневій частині.

Що перевірити під час вибору

Позначення KL стосується варіанта цієї деталі та має відповідати потрібному виконанню насоса. Подібності лише за загальним контуром недостатньо: перед вибором зіставте зовнішній діаметр, глибину й форму чаші, діаметр центрального отвору, кількість і розташування периферійних отворів. Варто також порівняти товщину основи та спосіб фіксації на поршні. Навіть невелика відмінність може спричинити тугий хід, слабке ущільнення або неможливість правильно зібрати поршень.

• Зовнішній розмір: має відповідати внутрішньому діаметру циліндра без надмірного затискання та вільного люфту.
• Посадкова частина: центральний отвір і прилеглі поверхні звіряють із поршневим штоком, шайбою та кріпленням старої манжети.
• Профіль: напрямок чаші та форма краю мають повторювати початкове встановлення.
• Розташування отворів: їхня кількість і схема мають збігатися з демонтованою деталлю.

Точні розміри та перелік моделей насосів для цієї позиції не заявлені, тому головним орієнтиром є конструкція розібраного насоса. Стару манжету бажано виймати цілою: вона дає змогу перевірити не лише діаметр, а й порядок установлення шайб, кріплення та інших деталей поршня.

Заміна та перевірка після складання

Перед установленням очистьте циліндр і поршень від забруднень та залишків старого ущільнення. Внутрішня поверхня має бути без частинок, здатних пошкодити край під час першого ходу. Нову манжету встановлюють у тому самому напрямку, в якому стояла попередня, не перекручуючи та не заламуючи край. Кріплення затягують так, щоб деталь була зафіксована рівно, але її профіль не деформувався.

Після складання кілька разів перемістіть руків’я по всій довжині ходу без різких зусиль. Рух має бути рівномірним, без закушування та металевого тертя. Потім перевірте насос під звичайним навантаженням: він має створювати потік під час послідовних ходів і утримувати тиск разом зі справними клапанами, шлангом та наконечником. Якщо опір надмірний або повітря й далі не нагнітається, повторно перевірте розмір, орієнтацію манжети та порядок складання поршня.

Манжета ручного насоса KL підходить для планового ремонту або відновлення насоса зі зношеним поршневим ущільненням. Точне порівняння з демонтованою деталлю допомагає повернути нормальну роботу механізму без заміни всього насоса.
