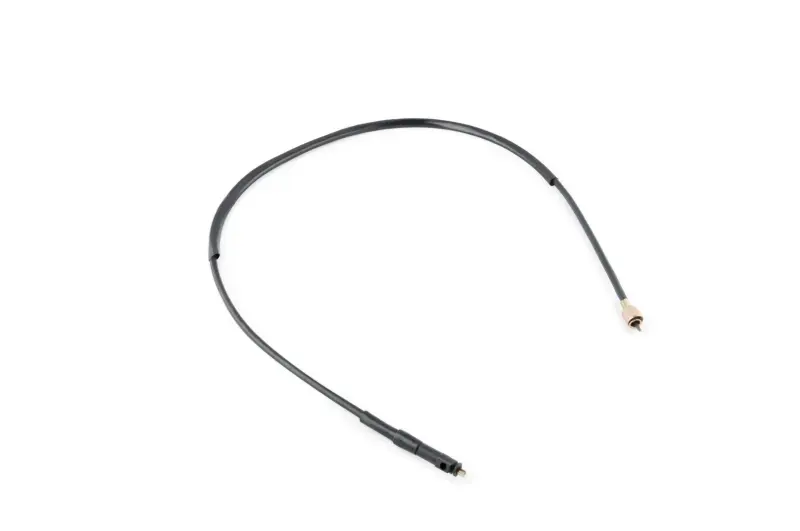

Трос спідометра Honda TACT AF24, барабан, 1020 мм

Трос спідометра Honda TACT AF24, 1020 мм

Трос призначений для механічного спідометра скутера Honda TACT AF24 у виконанні з переднім барабанним гальмом. Він з’єднує привід біля колеса з приладом на панелі та передає обертання через гнучку внутрішню жилу. Деталь підходить для ремонту штатної системи індикації швидкості, якщо попередній трос пошкоджений, заклинив або перестав передавати обертання.

Призначення та принцип роботи

Під час руху колісний привід обертає внутрішню жилу троса, прокладену в зовнішній оболонці. На іншому кінці обертання надходить до механізму спідометра, який переміщує стрілку. Справний трос має вільно працювати по всій довжині, без розриву жили та прослизання наконечників. Такий стан допомагає приладу показувати швидкість без зникнення сигналу й різких стрибків стрілки, спричинених несправністю самого троса.

Зовнішня оболонка задає маршрут прокладання та відокремлює рухому жилу від сусідніх деталей скутера. Кінцеві з’єднання мають різне виконання, адже один кінець установлюється з боку колісного приводу, а другий приєднується до спідометра. Тому під час добору мають значення не лише модель скутера й довжина, а й форма обох наконечників та спосіб їх фіксації.

Коли потрібна заміна

Перевірити трос варто, якщо стрілка перестала підійматися, періодично падає до нуля, рухається ривками або реагує лише під час повороту керма. Причиною можуть бути перелом чи зношення внутрішньої жили, заїдання всередині оболонки, пошкодження зовнішнього покриття або несправність одного з кінцевих з’єднань. Подібні ознаки інколи виникають через неполадку колісного приводу чи самого приладу, тому перед установленням доцільно перевірити всі три частини механізму.

Знятий трос перевіряють по всій довжині: оболонка не повинна мати сильних заломів, стиснутих ділянок і пошкоджень біля наконечників. Внутрішня жила має передавати обертання від одного кінця до іншого без розриву. Якщо вона обертається з помітним заїданням, не приводить у рух протилежний кінець або виходить із пошкодженої оболонки, встановлення справної деталі відновлює механічний зв’язок між приводом і спідометром.

Що звірити перед вибором

• Модель: товар заявлений для Honda TACT AF24.
• Виконання: версія для скутера з переднім барабанним гальмом.
• Заявлена довжина: 1020 мм.
• Підключення: форма та розміри обох наконечників мають відповідати знятому тросу, колісному приводу і входу спідометра.
• Маршрут: довжини має вистачати для штатного прокладання без натягу, затискання та зайвих петель.
• Кількість: одна штука.

Позначення AF24 потрібно звірити з модифікацією конкретного скутера. Для техніки після ремонту, заміни переднього колеса, панелі приладів або вилки додатково порівнюють наконечники та фактичний маршрут попереднього троса. Довжина 1020 мм є заявленим параметром цієї позиції; під час порівняння стару деталь необхідно вимірювати тим самим способом, оскільки довжина оболонки й частина жили, що виступає, можуть враховуватися окремо.

Рекомендації зі встановлення

Трос прокладають штатним маршрутом попередньої деталі, зберігаючи плавні вигини. Оболонка не повинна натягуватися під час повороту керма, торкатися рухомих частин колеса або затискатися кріпленнями й елементами облицювання. Обидва наконечники встановлюють до повного з’єднання з приводом і приладом, після чого перевіряють вільний поворот керма в обидва боки.

Перед остаточним складанням слід прокрутити переднє колесо та переконатися, що стрілка реагує без ривків. Якщо новий трос установлений правильно, але прилад не показує швидкість, окремо перевіряють колісний привід і механізм спідометра. Така послідовність допомагає не навантажувати трос у разі заклинювання сусідньої деталі та відразу визначити причину несправності.

Основні характеристики

• тип деталі — механічний трос спідометра;
• призначення — передавання обертання від колісного приводу до приладу швидкості;
• модель — Honda TACT AF24;
• варіант — для переднього барабанного гальма;
• заявлена довжина — 1020 мм;
• конструкція — гнучка жила в зовнішній оболонці;
• кількість — 1 шт.

Ця позиція підходить для планового ремонту механічного приводу спідометра Honda TACT AF24, коли підтверджені барабанне виконання, довжина та конфігурація з’єднань. Точне порівняння зі знятою деталлю до розбирання облицювання спрощує монтаж і дає змогу зберегти правильне прокладання троса.
