Курок газу бензопили St M 210/230/250 WOODMAN

Курок газу бензопили St M 210/230/250 WOODMAN

Курок WOODMAN призначений для ремонту механізму керування обертами бензопил моделей St M 210, 230 і 250. Деталь установлюється в задній рукоятці та є частиною, на яку безпосередньо натискає оператор. Під час натискання курок передає рух на тягу газу, пов’язану з карбюратором, завдяки чому змінюється режим роботи двигуна. Така запчастина потрібна в разі пошкодження штатного важеля, появи помітного люфту, порушення вільного ходу або ненадійної взаємодії курка із сусідніми деталями рукоятки.

Призначення та особливості конструкції

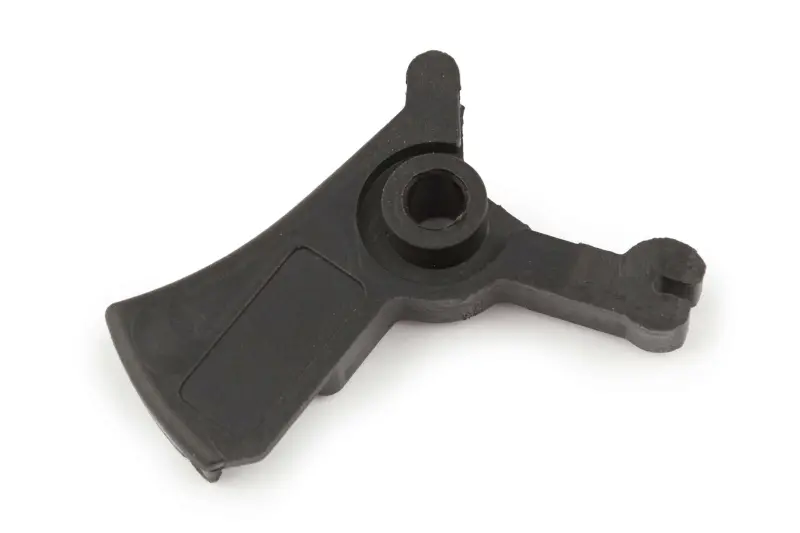

Деталь має важільну форму із широкою вигнутою площадкою для натискання, центральним круглим посадковим отвором і подовженим плечем із прорізом на кінці. Посадковий отвір утворює вісь повороту, а протилежна частина взаємодіє з механізмом приводу газу. Форма кожної ділянки важлива для правильного розміщення всередині корпусу рукоятки, вільного переміщення важеля та передавання натискання на тягу.

У системі керування бензопил St M 210/230/250 курок працює разом із блокувальним важелем, торсійною пружиною, циліндричним пальцем і тягою газу. Під час запуску натискання блокування та курка також бере участь у керуванні комбінованим важелем пили. Після складання всі пов’язані деталі мають рухатися без заїдання та повертатися у початкове положення. Сам курок є окремою деталлю механізму рукоятки, тому стан осі кріплення, пружини, тяги й блокування доцільно перевірити одночасно.

Що перевірити під час добору

• Модель бензопили. Ця позиція заявлена для St M 210, St M 230 і St M 250; позначення моделі потрібно перевірити безпосередньо на пилі.
• Форму посадки. Порівняйте розташування центрального отвору, контур широкої натискної частини та довжину бічного плеча зі знятим курком.
• Виконання кінця важеля. Значення мають форма заокругленого виступу та проріз, через який деталь взаємодіє з приводом.
• Вільне розміщення в рукоятці. Новий курок повинен установлюватися без перекосу, тертя об корпус і бічного затискання.
• Стан суміжних деталей. Зношений палець, деформована тяга або пошкоджена пружина можуть залишити люфт чи ускладнений зворотний рух навіть після встановлення нового курка.

Орієнтуватися лише на загальну назву запчастини недостатньо: курки різних серій бензопил можуть відрізнятися посадковим отвором, профілем плеча та точкою з’єднання з тягою. Перед замовленням варто зіставити модель, компонування задньої рукоятки й геометрію демонтованої деталі. Розміри за зовнішнім контуром також можна порівняти безпосередньо, не покладаючись на подібність лише окремих ділянок.

Заміна та перевірка роботи

Підставою для заміни є тріщина, обламаний виступ, пошкодження зони навколо осі, деформація натискної площадки або зношення, через яке важіль отримує надмірний бічний хід. Перед монтажем потрібно очистити посадкову ділянку та переконатися, що всередині рукоятки немає уламків старої деталі. Курок установлюють у правильному положенні відносно пальця, пружини, блокування й тяги газу; точну послідовність розбирання та складання визначають за настановою для конкретної версії бензопили.

Після встановлення на заглушеній пилі перевірте повний хід курка, відсутність заїдання та впевнене повернення після відпускання. Блокувальний важіль має взаємодіяти з ним у штатному порядку, а тяга — переміщуватися без випадання й перекосу. Така перевірка допомагає відразу виявити неправильну посадку або несправність сусідньої деталі. Курок WOODMAN підходить для відновлення штатного керування газом за умови точного збігу моделі та геометрії механізму рукоятки.
