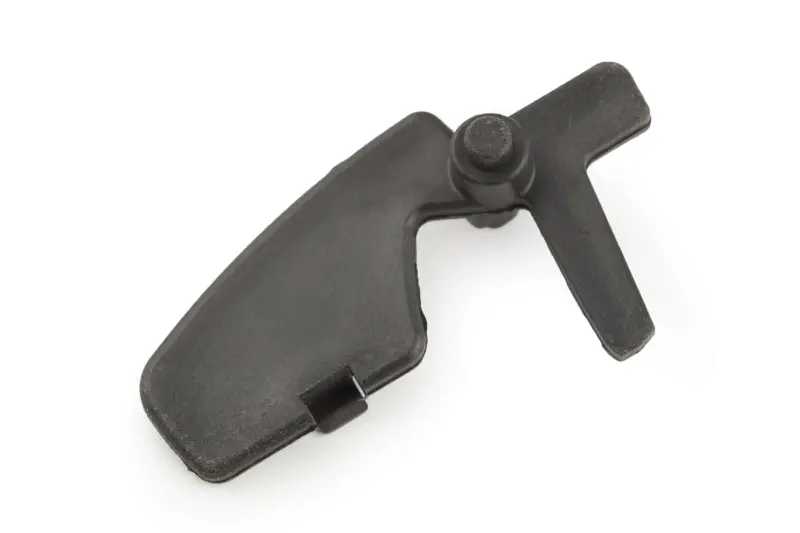

Курок блокування газу WOODMAN для бензопил STIHL MS 210/230/250/260/290/310/340/360/380/440/460/880

Курок блокування газу WOODMAN для бензопил STIHL

Деталь призначена для відновлення механізму керування двигуном у задній рукоятці бензопили. Курок блокування взаємодіє з основним курком газу: спочатку оператор натискає блокіратор, після чого стає можливим натискання на акселератор. Така послідовність передбачена конструкцією пили та потрібна для штатної роботи органів керування.

Курок підходить для бензопил STIHL MS 210, MS 230, MS 250, MS 260, MS 290, MS 310, MS 340, MS 360, MS 380, MS 440, MS 460 і MS 880. Перелік охоплює кілька сімейств пил, тому під час вибору слід орієнтуватися не лише на позначення моделі, а й на виконання рукоятки. В окремих модифікацій однієї серії можуть відрізнятися корпусні деталі та розташування суміжних компонентів.

Призначення та робота деталі

Блокіратор розміщується поряд із курком газу та механічно обмежує його вільне переміщення. Поки блокувальний важіль не натиснуто, основний курок не повинен переходити в положення збільшення обертів. При спільному натисканні обидва компоненти рухаються у передбаченій послідовності. На моделях із комбінованим важелем керування їх одночасне натискання також бере участь у виборі пускових положень і поверненні двигуна до холостого ходу після запуску.

Заміна потрібна в разі поломки важеля, пошкодження його опорної частини, заїдання, надмірного люфту або порушення взаємодії з курком газу. Причиною несправності може бути механічне пошкодження рукоятки чи зношення сполучених поверхонь. Якщо блокіратор не повертається, провалюється, не звільняє акселератор або дає змогу натиснути його без попереднього впливу, користуватися пилою до ремонту не слід.

Що перевірити під час вибору

• Модель бензопили: вона має входити до заявленого переліку MS 210/230/250/260/290/310/340/360/380/440/460/880.
• Форму старої деталі: порівняйте загальний контур, довжину плечей важеля, розташування круглої опорної частини та контактних виступів.
• Посадкове місце: новий курок має вільно розміщуватися в рукоятці без підрізання, розточування або примусового згинання.
• Сполучені компоненти: огляньте основний курок газу, опори в корпусі рукоятки та поворотний механізм. Пошкодження сусідніх деталей може зберегти несправність після заміни одного блокіратора.

Установлення та перевірка

Монтаж виконують після зупинки й охолодження двигуна. Для доступу розбирають відповідну частину задньої рукоятки, виймають пошкоджений важіль і встановлюють новий у штатне посадкове місце. Порядок розбирання залежить від конкретної моделі та виконання пили, тому розташування кріплень і взаємодію деталей потрібно звіряти з ремонтною документацією своєї модифікації.

До запуску перевірте механізм вручну. Без натискання на блокіратор курок газу має залишатися заблокованим. Після натискання обидва важелі повинні рухатися вільно, без перекосу та заїдання, а після відпускання — повертатися у вихідне положення. Далі слід переконатися, що комбінований важіль коректно встановлюється у передбачені режими. Такий контроль допомагає виявити неправильне складання, пошкоджені опори або перешкоди всередині рукоятки ще до експлуатації бензопили.

Курок WOODMAN підходить для ремонту перелічених бензопил, коли потрібно відновити штатну послідовність керування газом. Точне порівняння з демонтованою деталлю особливо доречне під час обслуговування пили з невідомою історією ремонту або раніше заміненою рукояткою.
