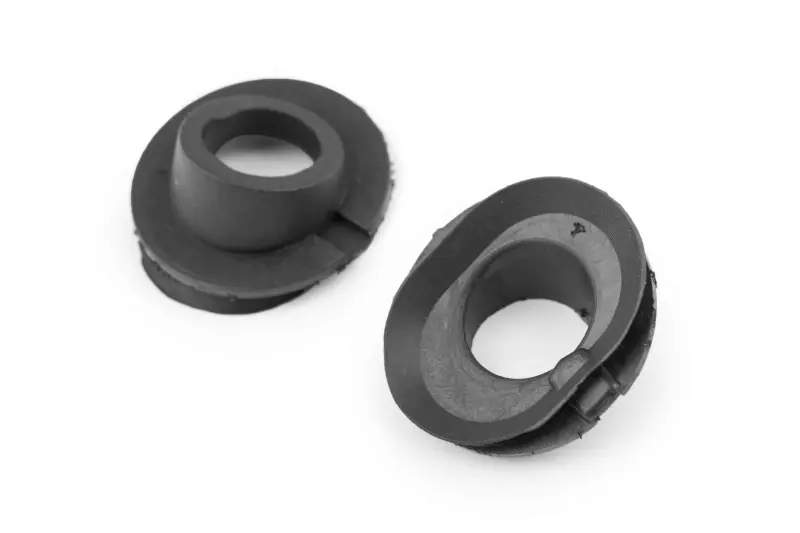

Прокладка-кожух декомпресійного клапана STIHL MS 240–880 WOODMAN

Прокладка-кожух декомпресійного клапана WOODMAN

Профільна гумова деталь встановлюється навколо декомпресійного клапана бензопил STIHL сумісних серій. Вона розташовується між зоною циліндра та верхнім кожухом двигуна, підтримує потрібний проміжок і пом’якшує контакт кожуха з верхньою частиною циліндра. Центральний отвір залишає клапан доступним, а зовнішній профіль утримує прокладку на передбаченому для неї місці.

Деталь підходить для бензопил STIHL MS 240, MS 260, MS 360, MS 440, MS 460, MS 650, MS 660, MS 780 та MS 880. У товарних каталогах вона також може називатися прокладкою декомпресора, гумовою втулкою, ущільнювачем або кожухом декомпресійного клапана. Йдеться не про сам клапан, а про профільну деталь, яка його оточує. Цю відмінність потрібно врахувати під час замовлення: якщо потрібен механізм із кнопкою та різьбовою частиною, представлена позиція його не замінює.

Призначення та конструкція

Кільцева форма з високим центральним буртом охоплює місце виходу клапана крізь верхній кожух. На зовнішній частині виконано посадковий профіль, а бічна ділянка має виріз для правильного розташування відносно сусідніх деталей. Така геометрія допомагає зберегти проміжок між кожухом двигуна та циліндром. За правильного встановлення прокладка не перекриває кнопку клапана й не заважає натискати її перед запуском бензопили.

• Гумова конструкція пом’якшує зіткнення верхнього кожуха із зоною циліндра та зменшує передавання жорсткого контакту між цими деталями.
• Центральний бурт розташовується навколо декомпресійного клапана, залишаючи його кнопку доступною для штатного використання.
• Посадкова канавка поєднується з передбаченим виступом і допомагає встановити кожух у правильному положенні.
• Профільна форма підтримує потрібний проміжок під верхньою кришкою без зміни конструкції бензопили.

Як підібрати деталь

Спочатку уточніть повне позначення бензопили на її заводській табличці. Сумісність заявлена для моделей MS 240, MS 260, MS 360, MS 440, MS 460, MS 650, MS 660, MS 780 та MS 880, проте під час ремонту раніше переобладнаної техніки потрібно додатково перевірити встановлений циліндр, декомпресійний клапан і верхній кожух. Порівняйте демонтовану деталь за діаметром центрального отвору, висотою бурта, формою зовнішнього краю, розташуванням канавки та бічного вирізу. Збігу лише моделі пилки недостатньо, якщо на інструменті змінювали великі деталі двигуна.

Встановлення та перевірка

Монтаж виконують зі знятим верхнім кожухом і на охололому двигуні. Прокладку розміщують навколо декомпресійного клапана, після чого посадкову канавку поєднують із відповідним виступом. Деталь повинна лежати рівно, без перекручування, підгорнутого краю та натягу навколо центрального отвору. Далі верхній кожух встановлюють на місце й перевіряють, щоб він не притискав кнопку, а клапан вільно натискався та повертався.

Заміна доречна, якщо попередня прокладка відсутня, розірвана, затверділа, деформувалася або перестала рівно триматися в посадковому місці. Одночасно потрібно оглянути верхній кожух і ділянку навколо клапана: пошкодження цих деталей не усувається встановленням однієї прокладки. Правильно підібраний кожух WOODMAN відновлює штатне розташування деталей у зоні декомпресійного клапана та підходить для обслуговування перелічених бензопил STIHL.
