Антивібраційний амортизатор бензопили Husqvarna 137/142

Антивібраційний амортизатор для Husqvarna 137/142

Деталь призначена для антивібраційної системи бензопил Husqvarna 137 і 142. Вона встановлюється в зоні з’єднання руків’я із шасі та утворює пружний зв’язок між частинами пили. Під час роботи амортизатор зменшує передавання коливань від корпусу до руків’я, тому справне кріплення зберігає передбачене конструкцією взаємне положення деталей і робить утримання інструмента комфортнішим.

Призначення та конструкція

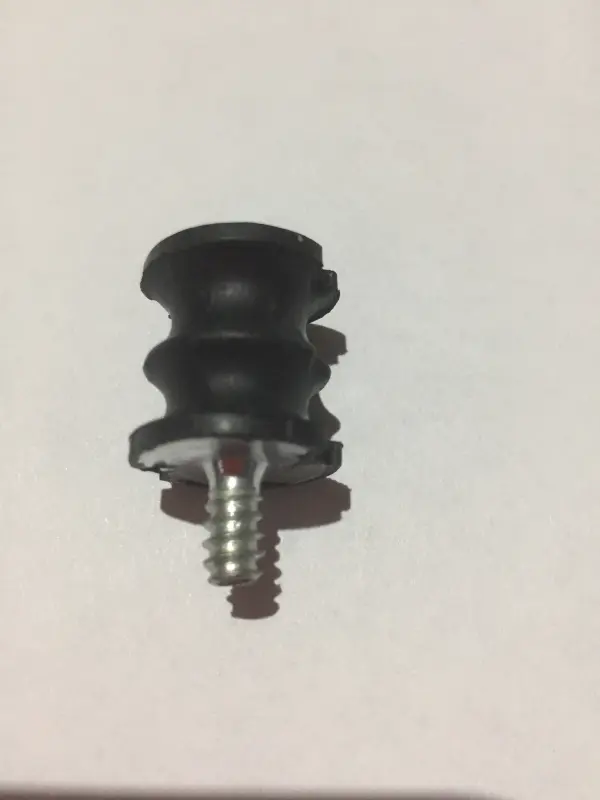

Амортизатор має чорну профільовану циліндричну частину, опорний фланець із металевою шайбою та різьбовий штифт. Рельєфний профіль дає деталі змогу деформуватися в заданих межах під дією вібраційного навантаження, а штифт забезпечує різьбове кріплення з одного боку. Таке виконання потрібно добирати за місцем встановлення: зовні подібні демпфери можуть відрізнятися формою корпусу, висотою, діаметром, різьбою та способом фіксації.

У конструкції бензопил Husqvarna 137 і 142 застосовано кілька деталей, пов’язаних з ізоляцією руків’я та обмеженням його переміщення. Тому самого збігу за моделлю пили недостатньо, якщо не визначено розібрану ділянку та форму старої деталі. Цей амортизатор потрібно зіставляти саме з демонтованою деталлю, а не з будь-яким демпфером, призначеним для тієї самої моделі.

Що перевірити перед вибором

• Модель бензопили: застосування заявлене для Husqvarna 137 і Husqvarna 142; позначення конкретної модифікації також потрібно врахувати.
• Місце встановлення: порівняйте розташування амортизатора відносно руків’я та шасі, адже в пилі передбачено кілька різних точок віброізоляції.
• Геометрію корпусу: зіставте загальну висоту, діаметр, кількість і розташування профільних ділянок, форму верхньої частини та опорного фланця.
• Різьбове з’єднання: перевірте діаметр, крок і довжину штифта, а також відповідне посадочне місце. Невідповідну різьбу не можна компенсувати більшим зусиллям під час закручування.
• Стан сусідніх деталей: огляньте інші опори й обмежувачі руків’я, щоб після ремонту навантаження розподілялося штатно.

Коли потрібна заміна

Підставою для перевірки амортизатора є тріщини та надриви профільованої частини, помітна залишкова деформація, відокремлення пружної частини від кріплення, ослаблення посадки або незвично велике переміщення руків’я відносно корпусу. Зношена опора гірше відокремлює руків’я від вібрувальної частини бензопили. Перед заміною варто перевірити не лише амортизатор, а й різьбове гніздо, прилеглі поверхні та інші точки кріплення руків’я.

Встановлення та перевірка після ремонту

Стару деталь знімають після отримання доступу до відповідного кріплення руків’я. Посадочну ділянку очищають від забруднень і перевіряють на пошкодження. Новий амортизатор розміщують без перекосу та примусового розтягування, а різьбовий штифт заводять прямо у відповідну частину. Зусилля затягування визначають за сервісними вимогами конкретної версії пили: надмірне стискання або перекошення пружного корпусу може порушити його нормальну рухливість.

Після складання перевірте, що руків’я закріплене, не торкається сусідніх частин і зберігає передбачену рухливість без вільного люфту. Під час першого запуску потрібно переконатися, що з’єднання залишається на місці, а амортизатор не вивертається з посадки. Точне зіставлення зі старою деталлю за формою та різьбою допомагає підібрати належний варіант для ремонту Husqvarna 137/142 без перероблення штатного кріплення.
