Маслонасос бензопили St M 440 WOODMAN

Маслонасос WOODMAN для бензопили St M 440

Маслонасос призначений для обслуговування системи змащування пиляльної гарнітури бензопили St M 440. Під час роботи він забезпечує подавання ланцюгового мастила з бачка до напрямної шини та рухомого ланцюга. Справна робота цієї деталі потрібна для зменшення тертя між контактними поверхнями, нормального руху ланцюга в пазу шини та відведення тепла, що утворюється під час пиляння.

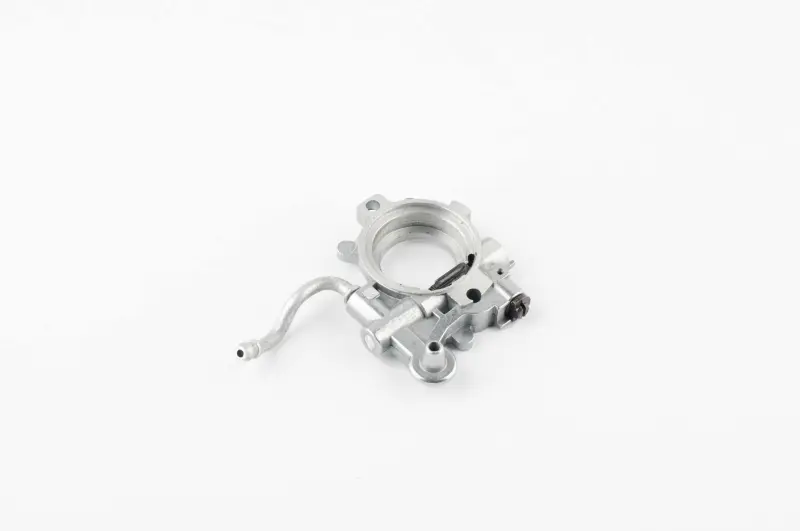

Насос установлюється всередині корпусу пили з боку приводу ланцюга та працює разом із приводним механізмом, мастилозабірним шлангом і каналом подавання мастила. Конструкція деталі має круглу посадкову частину, точки кріплення, вихідну трубку та елементи приводу. Таке виконання потребує точного збігу геометрії: навіть насоси однакового призначення можуть відрізнятися розташуванням отворів, формою корпусу та способом з'єднання із сусідніми деталями.

Коли потрібна заміна маслонасоса

Систему змащування перевіряють, якщо мастило перестало надходити до шини, подається нерівномірно або його витрата помітно змінилася без регулювання. Причиною таких ознак буває не лише насос. Перед заміною варто оглянути мастилозабірний шланг, забірний фільтр, вихідний канал, привід насоса та місця з'єднань. Забруднення каналу, пошкодження шланга чи неправильне зачеплення приводу може мати такі самі зовнішні прояви, тому діагностика допомагає не міняти справну деталь.

Новий насос установлюють у разі зношення або пошкодження корпусу, поршневого механізму, приводу чи з'єднувальних ділянок, коли очищення й обслуговування не відновлюють нормальне подавання мастила. Після ремонту потрібно перевірити його надходження до шини на зібраній пилі та переконатися у відсутності витоку біля з'єднань.

Що перевірити під час добору

• Модель бензопили. Позиція заявлена для St M 440; позначення моделі має повністю збігатися з даними пили, яку обслуговують.
• Форму корпусу. Порівняйте контур, круглу посадкову частину та розташування виступів зі знятим насосом.
• Точки кріплення. Їхня кількість, діаметр і взаємне розташування мають відповідати посадковому місцю.
• Під'єднання мастилопроводу. Перевірте напрямок, вигин і положення вихідної трубки відносно каналу в корпусі пили.
• Сполучення з приводом. Виконання приводної частини має відповідати черв'ячній передачі та приводній пружині конкретної модифікації.

Порівняння виконують до розбирання нової деталі та початку монтажу. Особливо уважно перевіряють насоси для пил різних років випуску або апаратів, які вже ремонтувалися: встановлена в них деталь могла відрізнятися від типової версії.

Рекомендації зі встановлення

Для доступу до насоса на бензопилі цього сімейства знімають деталі з боку зчеплення та звільняють його посадкове місце. Під час розбирання зручно зафіксувати положення шланга, ущільнень, приводної пружини й черв'ячної передачі, щоб під час складання правильно з'єднати всі компоненти. Посадкову зону та мастильні канали очищають від тирси, старого мастила й забруднень.

Перед монтажем перевіряють стан ущільнювальних кілець і мастилопроводу. Зношені ущільнення готують окремо, якщо вони не входять до обраного ремонтного набору. Приводні поверхні змащують відповідно до сервісної процедури для моделі, а трубку встановлюють без перегину та натягу. Корпус насоса повинен рівно стати на штатне місце без примусового зміщення кріплень.

Після складання бачок заповнюють відповідним ланцюговим мастилом і контролюють його фактичне подавання до шини. Така перевірка дає змогу одночасно оцінити роботу насоса, приводного механізму та очищених каналів. Маслонасос WOODMAN підходить для ремонту St M 440 за умови повного збігу моделі, посадкової геометрії, під'єднання трубки та виконання приводу зі знятою деталлю.
