Натягувач ланцюга бензопили STIHL MS 361/MS 440 WOODMAN

Натягувач ланцюга WOODMAN для STIHL MS 361 і MS 440

Комплект призначений для ремонту стандартного гвинтового механізму натягування ланцюга на бензопилах STIHL MS 361 і MS 440. Натягувач змінює положення напрямної шини відносно ведучої зірочки: під час обертання регулювального гвинта переміщується пов’язана з ним деталь, яка зсуває шину та дає змогу усунути провисання пиляльного ланцюга. Справний механізм допомагає точно налаштувати натяг після встановлення шини й ланцюга, а також коригувати його під час обслуговування пилки.

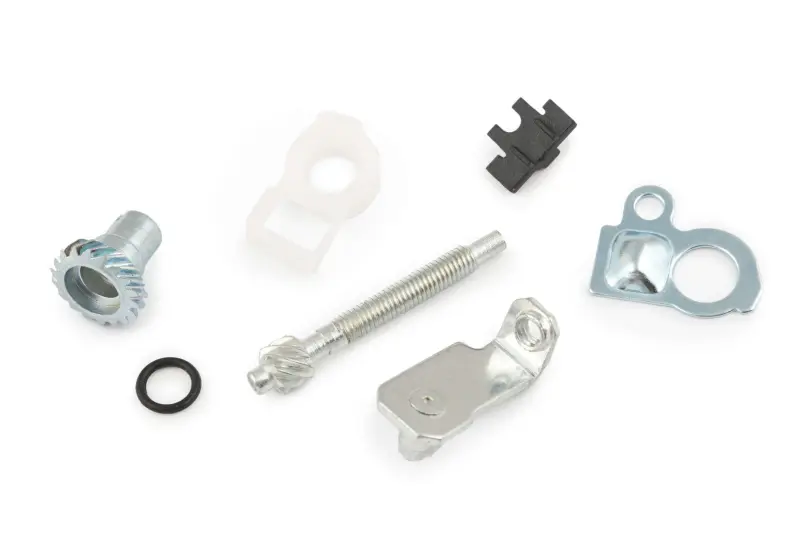

Конструкція включає різьбовий регулювальний гвинт із зубчастою частиною, відповідну зубчасту деталь, формовані пластини, полімерні фіксатори та ущільнювальне кільце. Таке виконання підходить для відновлення механізму, в якому зношений не лише гвинт, а й поєднані з ним деталі. Усі компоненти встановлюються у передбачені посадкові місця корпусу та діють разом, тому перед монтажем потрібно перевірити розташування кожної демонтованої деталі й зберегти початкову послідовність складання.

Коли потрібна заміна натягувача

Механізм варто оглянути, якщо регулювальний гвинт обертається, але положення шини не змінюється, хід став тугим або нерівномірним, ланцюг не вдається втримати з правильно налаштованим натягом чи на зубчастих деталях є пошкодження. Причиною несправності також можуть бути забруднення посадкового місця, деформація рухомої деталі або втрата одного з фіксаторів. Перед заміною доцільно розібрати механізм і переконатися, що проблема стосується саме натягувача, а не шини, ланцюга, кріплення кришки чи інших деталей різальної гарнітури.

Що перевірити під час підбору

• Модель бензопили: комплект заявлений для STIHL MS 361 і MS 440.
• Тип регулювання: деталь розрахована на звичайний гвинтовий натягувач із зубчастою передачею. Версії зі швидким натягуванням за допомогою регулювального колеса мають іншу конструкцію.
• Конфігурацію демонтованих деталей: порівняйте форму пластин, розташування отворів і фіксаторів, профіль зубчастої пари, довжину та виконання гвинта, а також положення деталі, що взаємодіє із шиною.
• Стан суміжних компонентів: посадкові місця мають бути очищені, а шина та кріплення кришки — не мати пошкоджень, які перешкоджають вільному регулюванню.

Практичні особливості

• Різьбовий гвинт і зубчаста пара перетворюють обертання інструмента на контрольоване переміщення шини, завдяки чому натяг можна налаштовувати поступово.
• Набір із кількох поєднаних деталей дає змогу комплексно відновити механізм, якщо зношення торкнулося гвинта, передачі, пластин або фіксаторів.

Установлення та подальше регулювання

Роботи виконують при зупиненому й охолодженому двигуні. Після зняття кришки ведучої зірочки, ланцюга та шини посадкове місце очищають, а деталі натягувача встановлюють у тій самій орієнтації, що й початковий механізм. До складання різальної гарнітури гвинт потрібно обережно прокрутити та переконатися, що передача входить у зачеплення, а рухома частина проходить свій діапазон без заклинювання.

Під час остаточного налаштування кріплення кришки трохи послаблюють, носок шини утримують піднятим і обертають натяжний гвинт за годинниковою стрілкою, доки ланцюг щільно не прилягатиме до нижнього боку шини. Потім, продовжуючи утримувати носок шини, кріплення затягують. За відпущеного гальма правильно натягнутий ланцюг має переміщуватися шиною вручну, не виходячи приводними ланками з паза. Натяг перевіряють регулярно під час експлуатації; новий ланцюг потребує частішого контролю. Після встановлення слід дотримуватися інструкції саме до своєї модифікації бензопили.
