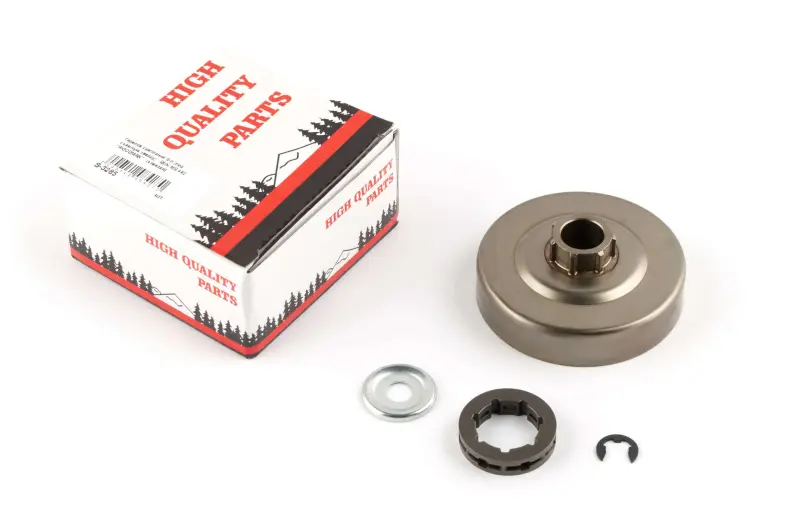

Барабан зчеплення зі знімним вінцем 3/8″–7 для STIHL MS 440 WOODMAN

Барабан зчеплення зі знімним вінцем 3/8″–7 для STIHL MS 440

Деталь WOODMAN призначена для ремонту приводу пиляльного ланцюга бензопили STIHL MS 440. Барабан установлюється в зоні зчеплення та працює разом із ведучим вінцем: зі збільшенням обертів колодки зчеплення взаємодіють із внутрішньою поверхнею барабана, після чого обертання передається через вінець на хвостовики ланок ланцюга. Виконання під знімний вінець дає змогу обслуговувати привід без переходу на барабан із суцільною зірочкою.

Разом із барабаном передбачений ведучий вінець формату 3/8″–7. Позначення 3/8″ указує крок ланцюгового приводу, а цифра 7 — кількість зубців вінця. Ці параметри потрібно враховувати разом: вінець має відповідати встановленому ланцюгу та іншим частинам різальної гарнітури. Розбіжність кроку неприпустима, тому під час добору перевіряють не лише модель пилки, а й фактичну конфігурацію шини, ланцюга та попередньої ведучої зірочки.

Що врахувати під час вибору

• Модель бензопили: барабан заявлений для STIHL MS 440; подібність деталей від інших пилок не підтверджує їх взаємозамінність.
• Тип конструкції: посадкова частина розрахована на окремий знімний вінець, а не на суцільну ведучу зірочку.
• Параметри приводу: комплектний вінець має крок 3/8″ і сім зубців.
• Посадка деталей: перед монтажем порівнюють форму барабана, центральну посадку, профіль приводу вінця та розташування фіксувальних деталей зі знятим вузлом.
• Стан суміжних компонентів: одночасно перевіряють голчастий сепаратор, шайбу, стопорне кільце, колодки зчеплення й гальмівну стрічку.

Коли потрібна заміна

Підставою для перевірки барабана є виражене спрацювання його внутрішньої поверхні, деформація, пошкодження посадки або помітні сліди зношення в місці контакту з вінцем. Сам вінець оглядають за станом зубців і шліцьового з’єднання. Нерівномірне спрацювання може супроводжуватися стороннім шумом, ривками під час руху ланцюга та нестабільним передаванням обертання. Перед установленням нової деталі потрібно усунути причину пошкодження, якщо зношення пов’язане з несправним сепаратором, зчепленням або іншими компонентами приводу.

Знімний вінець зручний для подальшого обслуговування: найбільш навантажену зубчасту деталь можна перевіряти окремо від барабана та за потреби міняти на сумісний вінець потрібного кроку й кількості зубців. Стан самого барабана також залишається важливим — новий вінець не усуває спрацювання внутрішньої поверхні, пошкодження посадки чи надмірне зношення шліців.

Установлення та перевірка після ремонту

Роботи виконують із заглушеним двигуном. Перед зняттям кришки ланцюгової зірочки гальмо ланцюга переводять у відпущене положення, потім демонтують різальну гарнітуру, стопорне кільце, шайбу та знімний вінець. Після зняття барабана перевіряють голчастий сепаратор: пошкоджену деталь замінюють, справну очищають і змащують відповідним сервісним мастилом. Під час складання барабан злегка провертають із натиском, щоб привід мастильного насоса увійшов у передбачене зачеплення, після чого повертають вінець, шайбу та фіксатор у правильній послідовності.

До запуску потрібно переконатися, що барабан обертається без заклинювання, стопорне кільце надійно встановлене, а ланцюг правильно розташований на шині та вінці. Після складання контролюють натяг ланцюга й справність ланцюгового гальма. Така перевірка допомагає виключити помилку монтажу та впевнитися, що новий барабан зі знімним вінцем узгоджений із конфігурацією STIHL MS 440.
