Шків-храповик ручного стартера бензопили St M 440 WOODMAN

Шків-храповик стартера для бензопили St M 440

Деталь WOODMAN призначена для обслуговування ручного пускового механізму бензопили St M 440. Шків-храповик бере участь у зачепленні стартера під час витягування пускового шнура: рух від механізму запуску передається двигуну та допомагає провернути його перед початком роботи. Така запчастина потрібна під час ремонту стартера, який перестав стабільно захоплювати відповідну частину, прослизає або працює з ривками.

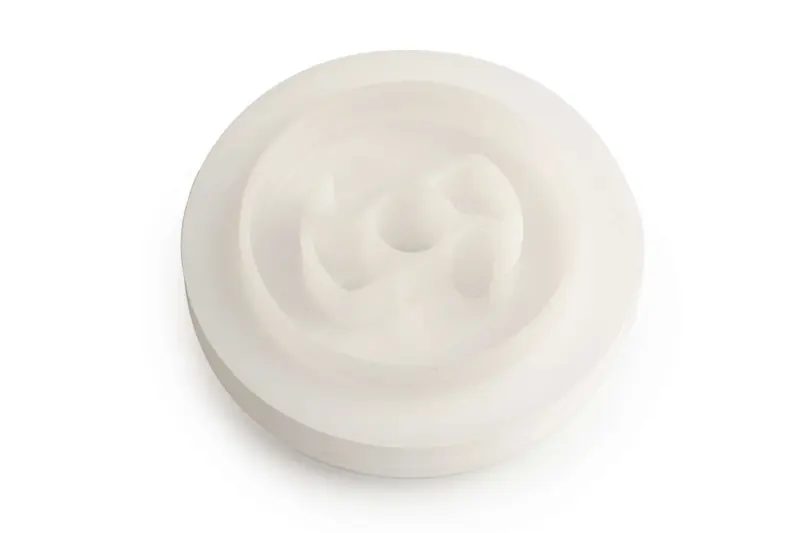

Шків має форму круглого диска світлого кольору. Конструкція містить центральний посадковий отвір і розташовані навколо нього фігурні виступи зачеплення. Саме профіль, положення та стан цих ділянок впливають на взаємодію із суміжними деталями стартера. Рівномірне зачеплення дає змогу перетворити прикладене до шнура зусилля на обертальний рух без холостого прокручування. Після завершення пускового руху компоненти механізму мають вільно повертатися у вихідне положення.

Коли потрібна заміна

Перевірити шків-храповик варто, якщо під час витягування руків’я шнур рухається, але стартер не щоразу провертає двигун. Додатковими ознаками є періодичне прослизання, різке вмикання зачеплення, незвичні клацання та необхідність повторювати пусковий рух. Причиною можуть бути стерті, сколоті або деформовані робочі крайки. Разом зі шківом слід оглянути відповідні деталі, кріплення та інші компоненти ручного стартера: встановлення нової запчастини не усуне несправність, якщо суміжна поверхня також пошкоджена або механізм складено з перекосом.

Що перевірити під час добору

• Модель бензопили: позиція заявлена для St M 440; позначення техніки потрібно звіряти повністю, не орієнтуючись лише на число 440.
• Форму старої деталі: зіставте зовнішній контур, центральний отвір, висоту посадкової частини та профіль внутрішніх виступів.
• Тип зачеплення: розташування фігурних ділянок має відповідати суміжній частині встановленого стартера.
• Посадку в механізмі: шків повинен розміщуватися без помітного перекосу, торкання сусідніх деталей і надмірного вільного ходу.
• Стан суміжних компонентів: перед складанням виключіть відколи, вироблення, забруднення та пошкодження кріпильних ділянок.

Збігу лише за загальним призначенням недостатньо: стартерні деталі різних бензопил можуть відрізнятися геометрією навіть за подібної зовнішньої форми. Для точного вибору зручніше зняти кришку ручного стартера та зіставити нову запчастину з демонтованим шківом за всіма посадковими точками. Якщо попередня деталь зруйнована, орієнтуйтеся на конфігурацію місця встановлення й відповідного зачеплення, а також на повне позначення моделі пили.

Встановлення та перевірка роботи

Монтаж виконують за зупиненого й охололого двигуна. Після зняття корпусу стартера запам’ятайте розташування шайб, фіксаторів і суміжних деталей, щоб зберегти початкову послідовність складання. Посадкове місце слід очистити від пилу та уламків, не пошкоджуючи сусідні компоненти. Шків установлюють рівно, без примусового підточування виступів або розширення центрального отвору: потреба в такому доопрацюванні зазвичай свідчить про невідповідність виконання.

Після складання спочатку кілька разів плавно потягніть руків’я без різких ривків. Справно зібраний механізм має послідовно входити в зачеплення, провертати двигун і повертати шнур. Якщо залишаються пропуски захоплення, заклинювання або сторонній стукіт, стартер потрібно повторно розібрати та перевірити положення шківа, суміжні деталі й фіксацію. Правильно дібраний шків-храповик WOODMAN повертає ручному стартеру штатну передачу пускового руху та підходить для планового ремонту бензопили St M 440.
