Стартер ручний у зборі для бензопили STIHL MS 440 WOODMAN

Ручний стартер WOODMAN для бензопили STIHL MS 440

Стартер у зборі призначений для відновлення штатного ручного запуску бензопили серії STIHL MS 440. Деталь установлюється з боку пускового механізму та підходить для ремонту пилки, у якої пошкоджено корпус, обірвався шнур, перестала працювати поворотна пружина або зносилися внутрішній ротор і зачепи. Виконання у зборі зручне, коли несправність охопила одразу кілька деталей і встановлення окремих комплектуючих уже не розв’язує проблему.

Призначення та принцип роботи

Під час витягування Т-подібної ручки шнур розмотується з внутрішнього ротора. Зачепи передають створене обертання пусковій частині двигуна, допомагаючи провернути його для запуску. Після відпускання ручки поворотний механізм намотує шнур назад на ротор і готує стартер до наступного руху. Справна взаємодія цих деталей забезпечує нормальний хід ручки без ривків, заклинювання та провисання шнура.

Повна заміна стартера може знадобитися після удару по корпусу, руйнування місць кріплення, пошкодження барабана або повторних несправностей шнура й пружини. Новий вузол також установлюють, якщо старий механізм не повертає ручку у вихідне положення, прокручується без зачеплення чи працює з відчутним опором. Перед заміною варто переконатися, що причина ускладненого запуску пов’язана саме з пусковим механізмом, а не з іншими системами бензопили.

Конструкція та підбір

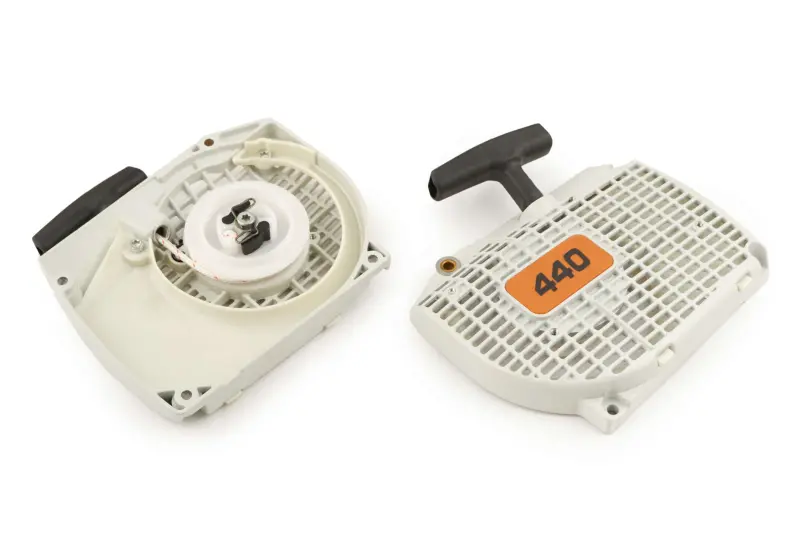

Модель виконана як зібраний ручний пусковий механізм. Конструкція поєднує зовнішній корпус із решітчастими отворами, ротор для намотування шнура, поворотний механізм, пусковий шнур, Т-подібну ручку та деталі зачеплення. На зовнішньому боці корпусу розміщене позначення «440», яке відповідає заявленій серії бензопили. Таке компонування дає змогу замінити старий стартер єдиним вузлом без окремого добору його основних внутрішніх деталей.

• Модель техніки: бензопила STIHL MS 440.
• Тип запуску: ручний, із витяжним шнуром і поворотним механізмом.
• Виконання: стартер у зборі з корпусом, ротором, шнуром і ручкою.
• Бренд деталі: WOODMAN.
• Зовнішнє позначення: «440» на лицьовому боці корпусу.

Під час підбору потрібно зіставити стару деталь із новою не лише за моделлю пилки. Перевірте обриси корпусу, розташування кріпильних отворів, напрямок виходу шнура, положення ручки та конфігурацію зачеплення з відповідною частиною двигуна. Особливо уважно слід порівнювати стартер після попереднього ремонту бензопили: на техніці могли встановити корпус або пусковий механізм іншої модифікації. Збіг точок кріплення та внутрішньої геометрії запобігає перекосу під час монтажу.

Заміна та перевірка після встановлення

Перед монтажем двигун має бути зупинений і охолоджений. Старий корпус знімають після вивільнення штатних кріплень, а посадкову ділянку очищають від тирси та забруднень. Новий стартер установлюють без примусового вигинання корпусу: кріпильні отвори мають суміститися вільно, а деталі зачеплення — зайняти правильне положення відносно відповідного механізму. Якщо корпус не сідає на місце, не потрібно притягувати його гвинтами із зусиллям — спочатку слід повторно перевірити сумісність і взаємне розташування деталей.

Після закріплення кілька разів плавно витягніть ручку та проконтролюйте повернення шнура. Він має виходити без заїдання, повністю намотуватися назад і не тертися об край напрямного отвору. Далі перевіряють упевнене зачеплення стартера під час пускового руху. Така попередня перевірка допомагає виявити перекіс корпусу або неправильну посадку до початку звичайної експлуатації бензопили.

WOODMAN для MS 440 підходить для планового ремонту пускової системи та заміни пошкодженого стартера цілком. Точне зіставлення корпусу, кріплень і зачепів зі знятою деталлю залишається головною умовою правильного встановлення та стабільної роботи ручного запуску.
