Джгут проводки двигуна мотоблока 175N/180N (7/9 к.с.) DIGGER

Джгут проводки двигуна мотоблока 175N/180N DIGGER

Готовий джгут призначений для відновлення проводки двигуна мотоблока з позначенням 175N або 180N і заявленою потужністю 7 чи 9 к.с. Він поєднує окремі провідники в організовану систему та дає змогу замінити стару проводку, якщо її ізоляція пошкоджена, контакти окислилися, з’явилися обриви або нестабільне з’єднання. Модельна прив’язка 175N/180N є основним орієнтиром під час добору, проте перед установленням потрібно зіставити виконання джгута з проводкою конкретної модифікації техніки.

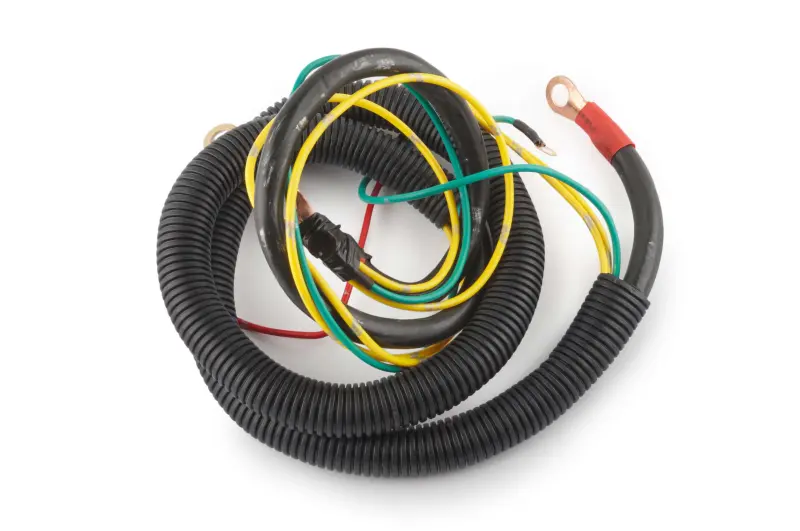

Конструкція містить дроти різних кольорів, гнучку чорну гофровану оболонку та виводи з кільцевими наконечниками. Гофра збирає частину провідників разом, допомагає охайно прокласти їх уздовж двигуна та зменшує безпосередній контакт ізоляції із сусідніми деталями. Кільцеві наконечники розраховані на болтове з’єднання в передбачених виробником точках. Кольори дротів полегшують розрізнення ліній під час монтажу, але під’єднувати їх лише за кольором не можна: призначення кожного виводу слід визначати за схемою техніки та розташуванням контактів старого джгута.

Що перевірити під час вибору

• Модель двигуна. Товар заявлений для 175N і 180N. Позначення потрібно звіряти з фактично встановленим двигуном, а не лише з назвою мотоблока.
• Виконання роз’ємів. Зіставте форму з’єднувачів, кількість контактів і розташування відповідних частин. Однакове позначення двигуна не виключає відмінностей між версіями електрообладнання.
• Кількість і напрямок відгалужень. Усі виводи мають діставати до своїх точок під’єднання без натягу, різких перегинів і прокладання біля рухомих або сильно нагрітих деталей.
• Тип наконечників. Перевірте розташування кільцевих контактів і відповідність місць їх кріплення на техніці.
• Схему під’єднання. До зняття старої проводки варто зафіксувати маршрут, точки з’єднання та положення кожного роз’єму. Це знижує ризик переплутати виводи під час складання.

Установлення та перевірка

Монтаж виконують на знеструмленій техніці відповідно до схеми конкретного мотоблока. Старий джгут краще від’єднувати послідовно, порівнюючи кожен роз’єм і наконечник із новою деталлю. Проводку укладають за штатним маршрутом без розтягування, затискання та контакту з гострими крайками. Гофрована частина не повинна заважати тягам, важелям та іншим рухомим деталям. З’єднання закріплюють щільно, але без пошкодження наконечників, корпусів роз’ємів та ізоляції.

Після монтажу перевіряють надійність фіксації контактів, відсутність оголених ділянок і вільне розташування всіх гілок. Перший запуск виконують лише після повторної перевірки під’єднання за штатною схемою. Якщо призначення хоча б одного дроту відрізняється від старого джгута або відповідний роз’єм не збігається, під’єднання припиняють до уточнення конфігурації: переставляння контактів без схеми може спричинити несправність електрообладнання.

Коли потрібна заміна проводки

Приводом для діагностики джгута є тріщини та потертості ізоляції, сліди перегрівання, окислення контактів, надламані наконечники, контакт, що періодично зникає, або раніше виконані ненадійні з’єднання. Перед заміною варто перевірити не лише саму проводку, а й відповідні роз’єми, точки кріплення та під’єднане обладнання. Новий джгут усуває несправність лише тоді, коли її причина міститься у дротах або контактах, тому попередня перевірка допомагає уникнути зайвого розбирання.

Ця проводка підходить для ремонту мотоблоків із двигунами 175N/180N за умови збігу конфігурації з’єднувачів і відгалужень. Точне порівняння зі знятою деталлю та дотримання штатної схеми забезпечують охайне встановлення без перероблення роз’ємів і провідників.
