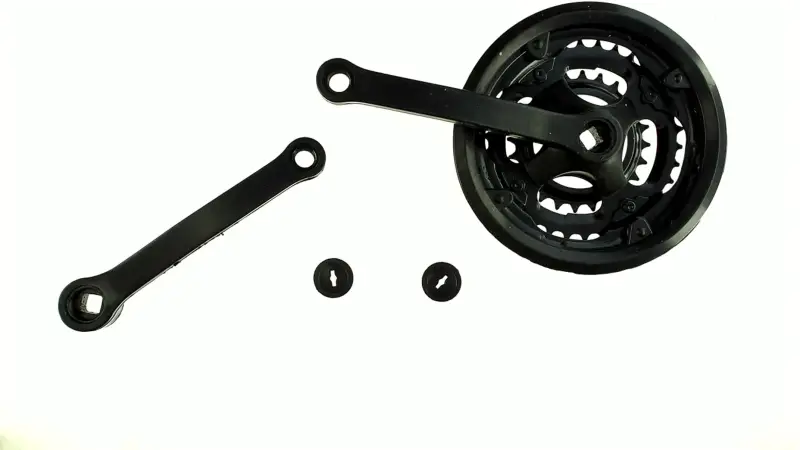

Система шатунів 24/34/42T, 170 мм, під квадрат, чорна, із захистом

Система шатунів 24/34/42T під квадрат

Комплект призначений для велосипедної трансмісії з трьома передніми зірками. Він об’єднує правий шатун із блоком зірок, окремий лівий шатун і зовнішній захист. Під час руху шатуни приймають зусилля від педалей, а вибрана передня зірка передає його через ланцюг до задньої частини трансмісії. Конфігурація 24/34/42T дає змогу користуватися трьома передніми передавальними відношеннями та змінювати навантаження на педалі відповідно до рельєфу й темпу поїздки.

Мала зірка на 24 зубці підходить для режимів, у яких потрібно легше обертати педалі: під час рушання, підйому або руху з високим навантаженням. Середня зірка на 34 зубці є проміжним варіантом для повсякденної їзди, а велика на 42 зубці дозволяє отримати вищу передачу на рівній ділянці. Фактичний діапазон велосипеда також залежить від установленого блока задніх зірок, ланцюга та налаштування перемикачів.

Конструкція та призначення

Обидва шатуни мають довжину 170 мм і чорне виконання. Посадка розрахована на кареткову вісь із квадратними кінцями. Це головний параметр сумісності: система не встановлюється на шліцьову вісь чи інший тип з’єднання без заміни відповідних компонентів каретки. Зовнішній захист розміщений із боку великої зірки, закриває її зовнішній контур і зменшує ймовірність випадкового контакту одягу із зубцями та ланцюгом.

Комплект підходить для заміни системи зі зношеними або пошкодженими зірками, деформованим шатуном, розбитим квадратним посадковим отвором чи постійним люфтом, який не усувається правильним затягуванням. Заміна також доречна під час переходу на конфігурацію 24/34/42T, якщо інші компоненти велосипеда розраховані на три передні позиції. Перед придбанням потрібно визначити причину несправності: люфт може виникати не лише в шатуні, а й у каретці, тому стан осі та підшипників перевіряють окремо.

Що перевірити під час добору

• Тип посадки. На велосипеді має бути каретка з квадратними кінцями осі. Форму, стан посадкових поверхонь і спосіб фіксації порівнюють із демонтованою системою.
• Довжина шатунів. Розмір 170 мм вимірюється між центром кареткової осі та центром отвору педалі. Збіг довжини допомагає зберегти звичну геометрію обертання педалей і потрібні проміжки відносно рами.
• Набір зірок. Передній перемикач має працювати з трьома зірками та зовнішньою зіркою на 42 зубці. Потрібно врахувати висоту встановлення перемикача, хід рамки та можливість точного налаштування всіх трьох положень.
• Лінія ланцюга. Після монтажу зірки повинні займати положення, сумісне з рамою, переднім перемикачем і задніми зірками. На нього впливає довжина кареткової осі, тому самої квадратної посадки недостатньо для остаточного вибору.
• Проміжки. До початку використання перевіряють відстань між шатунами та перами рами, а також між захистом, ланцюгом і рамкою перемикача в усьому діапазоні передач.
• Педалі. Різьбу встановлюваних педалей необхідно зіставити з різьбою шатунів. Праву й ліву педаль монтують лише на відповідний бік.

Установлення та налаштування

Перед монтажем квадратні поверхні кареткової осі оглядають на наявність зношення й деформації. Шатуни мають сідати рівно, без перекосу; кріплення затягують способом і з зусиллям, зазначеними виробником каретки або велосипеда. Недостатнє затягування швидко пошкоджує квадратний отвір, а встановлення на деформовану вісь не забезпечує правильної посадки.

Після монтажу перевіряють вільне обертання шатунів, відсутність бічного биття та контакту деталей із рамою. Далі налаштовують передній перемикач: ланцюг має переходити між зірками 24, 34 і 42T без спадання та постійного тертя об рамку. Першу перевірку виконують із невеликим навантаженням, після чого контролюють фіксацію шатунів. Такий порядок допомагає оцінити сумісність усієї трансмісії до повноцінної поїздки.
