Система шатунів DOTEK 24/34/42T, 170 мм, під квадрат, із захистом

Система шатунів DOTEK 24/34/42T під квадрат

Тризіркова велосипедна система об’єднує передній набір зірок на 24, 34 і 42 зубці, правий та лівий шатуни завдовжки 170 мм, а також захисний диск із боку великої зірки. Вона передає зусилля від педалей до ланцюга та дає змогу обирати одну з трьох передніх передач. Така конфігурація призначена для ремонту велосипеда, на якому вже застосовується трансмісія з трьома передніми зірками та каретка з валом квадратного перерізу.

Різниця між зірками формує доступний діапазон передніх передач. Зірка на 24 зубці використовується для легшого обертання педалей, коли потрібно зменшити навантаження на ноги. Середня зірка на 34 зубці підходить для основних режимів руху, а велика на 42 зубці дає змогу обрати важчу передачу. Фактичний діапазон велосипеда також залежить від установленого позаду набору зірок, ланцюга та налаштування перемикачів.

Конструкція та практичне призначення

Обидва шатуни мають посадкові отвори під квадратний вал каретки. Така система фіксується на двох кінцях вала, а педалі встановлюються в різьбові отвори на кінцях шатунів. Довжина 170 мм вимірюється між осями кріплення шатуна до каретки та педалі; під час заміни її потрібно порівняти з довжиною попередньої пари. Однакова довжина правого й лівого шатунів потрібна для симетричного обертання педалей.

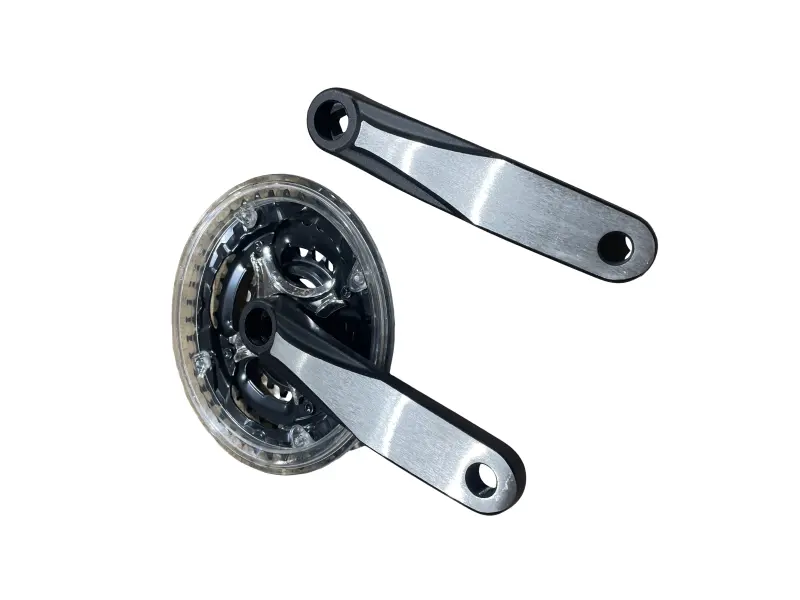

Алюмінієві шатуни мають чорно-сріблясте оформлення. З боку зірок установлений прозорий захисний диск, який частково відокремлює зовнішню зірку від одягу. Захист не замінює правильного налаштування ланцюга та перемикача, проте робить відкритий бік системи зручнішим для повсякденного використання.

Що перевірити під час вибору

• Посадку каретки: вал повинен мати квадратний переріз; системи для шліцьових або інтегрованих осей мають інше кріплення.
• Кількість і розмір зірок: конфігурація цієї моделі — три зірки на 24, 34 і 42 зубці.
• Довжину шатунів: обидва шатуни мають розмір 170 мм; порівняйте його з установленою системою.
• Лінію ланцюга: положення зірок після монтажу залежить від параметрів каретки. Потрібна довжина її вала визначається рамою та конфігурацією трансмісії.
• Передній перемикач: він повинен працювати з трьома зірками та діапазоном до 42 зубців, а його положення доведеться відрегулювати після монтажу.
• Стан суміжних деталей: зношений ланцюг або задні зірки можуть погіршити роботу нової системи, тому їх оцінюють одночасно.

Заміна та встановлення

Підставою для заміни стають деформовані зубці, помітне бічне биття, пошкодження посадки під квадрат, тріщини або деформація шатунів. Перед установленням стару систему знімають відповідним знімачем, очищають і оглядають вал каретки, перевіряють відсутність люфту та плавність його обертання. Правий і лівий шатуни встановлюють на відповідні боки та надійно затягують штатним кріпленням із зусиллям, передбаченим виробником каретки або кріплення.

Після складання перевіряють вільне обертання шатунів, проміжок між деталями й рамою, положення ланцюга на кожній передній зірці та точність перемикання. За потреби повторно виставляють висоту, кут і обмежувачі переднього перемикача. Педалі потрібно встановлювати з урахуванням різного напрямку різьби праворуч і ліворуч. Якщо параметри каретки або налаштування трансмісії невідомі, монтаж варто доручити веломеханіку: правильна посадка допомагає уникнути люфту, перекосу та передчасного пошкодження квадратного з’єднання.
