Важіль зі штоком вижимного відцентрового контакту бензогенератора ET-950 JIANTAI

Важіль зі штоком відцентрового контакту для JIANTAI ET-950

Деталь призначена для ремонту механізму вижимного відцентрового контакту бензогенератора JIANTAI ET-950. Вона встановлюється всередині генератора та передає механічний вплив між суміжними частинами цього механізму. Така позиція потрібна в разі зношення, деформації, пошкодження місця кріплення або порушення вільного ходу штатного важеля та штока.

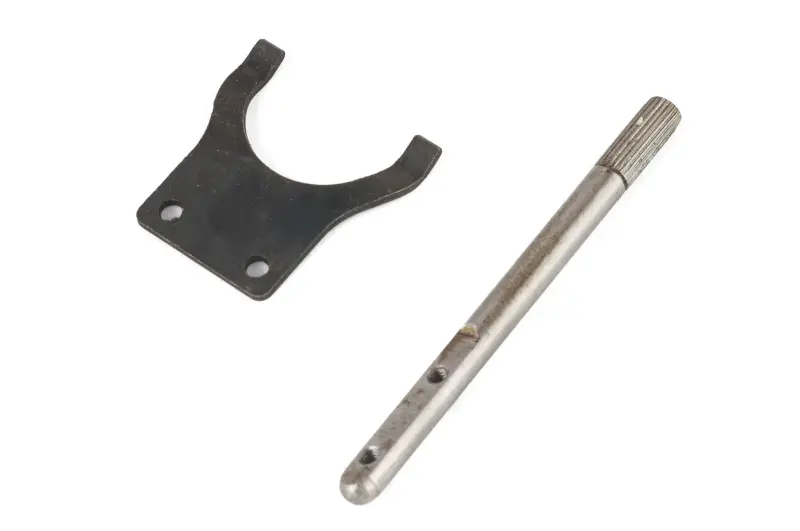

Конструкція складається з довгого прямого штока й окремого важеля вилкоподібної форми. На одному кінці штока виконана поздовжня шліцьова ділянка, а ближче до протилежного заокругленого кінця розташовані два поперечні отвори. Важіль має напівкруглий вилкоподібний виріз і пласку основу з двома кріпильними отворами. Ці ознаки важливі під час підбору: подібні деталі для компактних генераторів можуть відрізнятися довжиною та діаметром штока, профілем з’єднувального кінця, розташуванням отворів і геометрією вилки.

Що перевірити перед вибором

• Модель техніки: позиція заявлена для бензогенератора JIANTAI ET-950; позначення генератора потрібно звірити повністю.
• Виконання штока: порівняйте загальну довжину, діаметр, форму заокругленого кінця, шліцьову ділянку та відстань між поперечними отворами.
• Форму важеля: зіставте ширину й глибину вилкоподібного вирізу, контур основи, положення двох кріпильних отворів і напрямок загнутих кінців.
• Посадкові місця: перевірте спосіб з’єднання штатних деталей із сусідніми частинами механізму та переконайтеся, що нове виконання повторює їхню орієнтацію.

Позначення ET-950 використовується для генераторів різних виробників і модифікацій, тому самого збігу цифр у назві недостатньо. Деталь слід підбирати саме за моделлю JIANTAI та геометрією демонтованого комплекту. Не варто поширювати сумісність на ET-650, Yamaha ET950 або зовні подібні генератори без окремого зіставлення конструкції.

Рекомендації зі встановлення

Перед розбиранням корисно зафіксувати початкове положення важеля, напрямок штока та розміщення кріплень. Після зняття старих деталей огляньте суміжні отвори, опори й сам відцентровий контакт. Якщо на них є виражене вироблення, перекіс або заїдання, встановлення лише нового важеля зі штоком може не усунути причину несправності.

Шток установлюють без ударного навантаження та примусового прокручування шліцьової ділянки. Вилкоподібний важіль має зайняти те саме положення відносно контакту й точок кріплення, що й штатна деталь. Після складання потрібно вручну перевірити вільний хід механізму: частини не повинні заклинювати, упиратися в корпус або залишатися в проміжному положенні. Кріплення затягують рівномірно, не змінюючи положення важеля.

Перед першим запуском бензогенератора потрібно переконатися, що всі зняті з’єднання повернуті на місце, проводи не потрапляють під рухомі частини, а захисні деталі корпусу встановлені правильно. Якщо початкова несправність супроводжувалася пошкодженням контакту або помітним люфтом у з’єднаннях, одночасно перевіряють стан інших деталей механізму. Такий підхід допомагає замінити пошкоджену позицію без помилки в підборі та відновити штатну взаємодію важеля, штока й відцентрового контакту.
