Правий картер бензогенератора ET-950 JIANTAI

Правий картер бензогенератора ET-950 JIANTAI

Корпусна деталь для ремонту двотактного бензогенератора ET-950 із діаметром циліндра 45 мм. Права частина картера утворює опорну частину силового агрегату, бере участь у розміщенні обертових деталей і з'єднується з відповідною половиною корпусу. Її замінюють у разі тріщин, деформації, пошкодження посадкових місць або кріпильних точок, коли надійно відновити початкову геометрію корпусу вже неможливо.

Призначення та конструкція

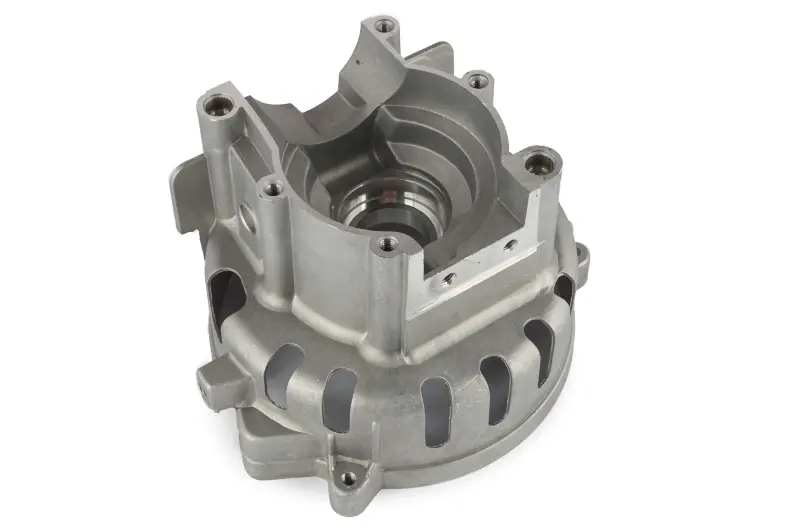

Картер має литу просторову форму з центральним посадковим вузлом, внутрішніми ребрами, кріпильними стійками й отворами. Уздовж нижньої окружності виконано ряд вентиляційних прорізів. Така конфігурація розрахована на встановлення в компонуванні ET-950 та сполучення з деталями, розташованими поряд із корпусом двигуна і генераторною частиною. Це саме права сторона, тому вона не замінює ліву половину картера та має підбиратися з урахуванням розташування всіх точок кріплення.

Точність посадок для цієї деталі принципова: від геометрії центрального вузла, площини стику та взаємного положення отворів залежить правильне розміщення суміжних компонентів. Картер призначений для ремонту ET-950, однак самого позначення моделі недостатньо без перевірки виконання конкретного агрегату. У техніки різних випусків можуть відрізнятися компонування, форма припливів і розташування кріплень.

Що перевірити під час вибору

• Модель двигуна: деталь призначена для ET-950.
• Виконання двигуна: підтверджене застосування з двотактною версією та циліндром діаметром 45 мм.
• Сторона встановлення: потрібна права половина картера, а не зовні подібна ліва деталь.
• Геометрія: зіставте форму площини з'єднання, центральне посадкове місце, кількість і положення стійок, різьбових отворів, вікон та зовнішніх припливів.
• Суміжні деталі: до складання перевірте відповідність підшипника, ущільнень, кріплень та інших компонентів конкретної версії агрегату.

Для впевненого підбору зручно покласти демонтований картер і нову деталь однаковою стороною догори, а потім послідовно порівняти контур, висоту стійок, розташування отворів та внутрішні посадкові поверхні. Розбіжність хоча б однієї силової точки не можна компенсувати свердлінням або примусовим стягуванням половин: це може порушити співвісність деталей усередині корпусу.

Встановлення під час ремонту

Перед монтажем потрібно визначити причину пошкодження старого картера. Якщо руйнування виникло через зношений підшипник, люфт, перекіс або послаблене кріплення, пов'язані деталі також потребують перевірки. Встановлення нового корпусу без усунення первинної несправності може спричинити повторну поломку.

Сполучні поверхні очищають від залишків попереднього ущільнення та забруднень, не пошкоджуючи площину з'єднання. Посадкові місця оглядають, рухомі деталі перевіряють на вільне обертання, а кріплення затягують рівномірно, у послідовності та із зусиллям, передбаченими для генератора, що обслуговується. Тип ущільнення і придатність раніше встановлених підшипників визначають за конструкцією конкретного ET-950. Після складання контролюють відсутність заїдання, перекосу та стороннього контакту обертових частин. Такий порядок дає змогу використати правий картер JIANTAI як основу акуратного відновлення корпусу бензогенератора, а не маскувати наслідки іншої несправності.
