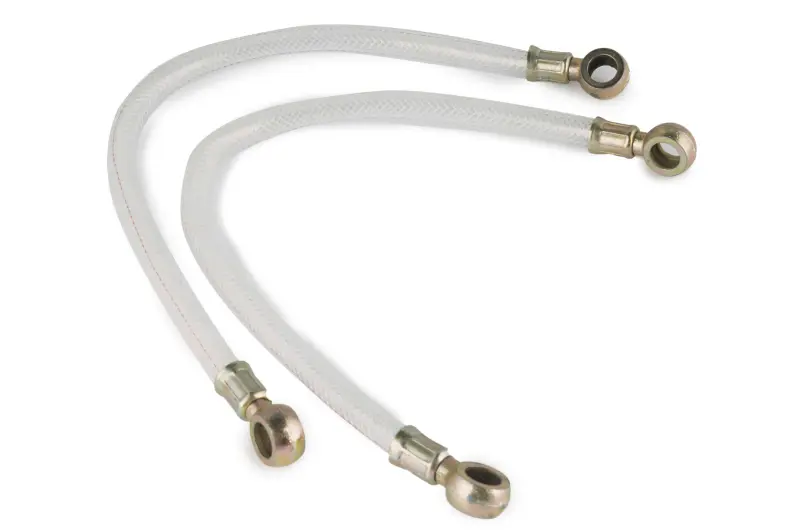

Шланги зворотного відведення пального DIGGER для мотоблока 175N/180N (7/9 к.с.)

Шланги зворотного відведення пального DIGGER для двигунів 175N і 180N

Шланги низького тиску призначені для зворотної паливної магістралі мотоблоків із дизельними двигунами 175N та 180N потужністю 7 або 9 к.с. Ця магістраль відводить невикористане дизельне пальне від елементів системи впорскування та спрямовує його назад до бака. Вільне проходження пального каналом зворотного відведення потрібне для штатної роботи механічної дизельної системи: шланг не повинен бути перетиснутим, засміченим або негерметичним.

Модель DIGGER розрахована саме на низьконапірну частину паливної системи й не замінює металеву трубку високого тиску між насосом і форсункою. Шланги мають гнучкі світлі ділянки із зовнішнім армуванням та металеві кільцеві наконечники, закріплені обтискними втулками. Така конфігурація дає змогу приєднати магістраль до передбачених конструкцією двигуна штуцерів через порожнисті кріпильні болти й ущільнення відповідного типу.

Що перевірити під час підбору

Головний критерій сумісності — позначення двигуна 175N або 180N. Зазначені в назві 7 і 9 к.с. допомагають співвіднести деталь із поширеними одноциліндровими чотиритактними дизелями водяного охолодження, проте в мотоблоків різних марок можуть відрізнятися прокладання магістралі та виконання з’єднань. Перед установленням зіставте нову деталь зі знятими шлангами за всіма приєднувальними ознаками.

• Модель двигуна: на техніці має використовуватися виконання 175N або 180N.
• Призначення магістралі: деталь установлюється на зворотний низьконапірний канал, а не на подавання пального до форсунки під високим тиском.
• З’єднання: порівняйте діаметр отворів кільцевих наконечників, посадку на штуцерах і тип застосованих ущільнень.
• Геометрія: перевірте довжину кожної ділянки, взаємне положення наконечників і маршрут прокладання без натягу, різких перегинів та контакту з рухомими або сильно нагрітими деталями.

Коли потрібна заміна

Стан зворотної магістралі перевіряють за наявності слідів дизельного пального біля наконечників та обтисків, розтріскування оболонки, втрати гнучкості або пошкодження шланга через тертя. Підставою для ремонту також є стійкий запах пального, вологі з’єднання й деформація, що обмежує прохід каналом. Експлуатація з підтіканням забруднює двигун, а перетиснутий чи закупорений канал перешкоджає нормальному поверненню надлишку пального.

Рекомендації щодо встановлення

Роботу виконують на зупиненому й охололому двигуні. Перед розбиранням очистьте місця з’єднань, щоб забруднення не потрапили всередину паливної апаратури. Знімайте старі шланги послідовно, зберігаючи зрозумілим їхній маршрут і розташування кріплення. Нові наконечники повинні рівно прилягати до посадкових поверхонь; придатність ущільнень і потрібне зусилля затягування визначають за настановою для конкретного двигуна.

• Прокладайте гнучкі ділянки вільно, без скручування та натягу біля обтискних втулок.
• Не допускайте залому шланга під час повертання кільцевого наконечника в монтажне положення.
• Після складання відновіть заповнення паливної системи в порядку, передбаченому інструкцією мотоблока.
• Під час першого запуску огляньте кожне з’єднання та всю довжину магістралі; навіть незначне зволоження потребує зупинки двигуна й повторної перевірки монтажу.

Ці шланги підходять для обслуговування зворотної магістралі двигуна 175N/180N, якщо конфігурація наконечників і маршрут прокладання збігаються з установленою деталлю. Точне зіставлення перед монтажем допомагає отримати правильну посадку з’єднань і уникнути перероблення паливопроводу.
